Mein Projekt 2004 Liebherr Mobilbagger A 312

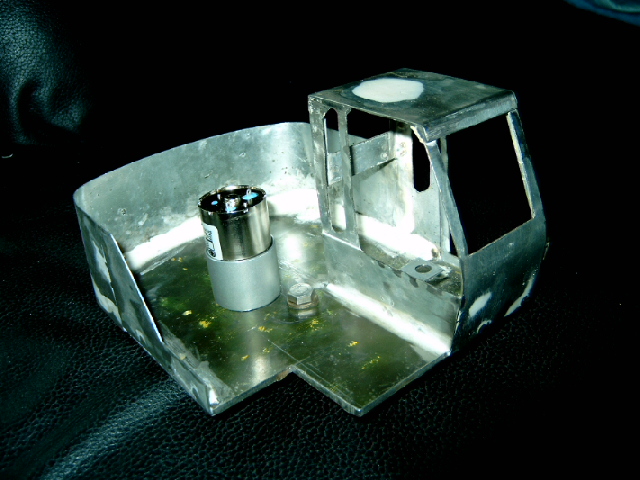

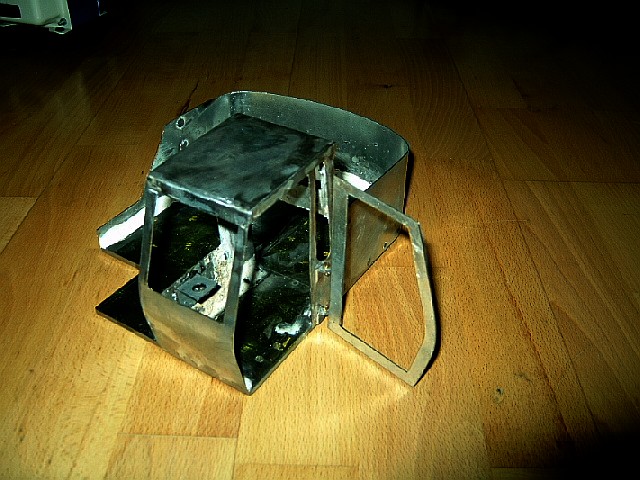

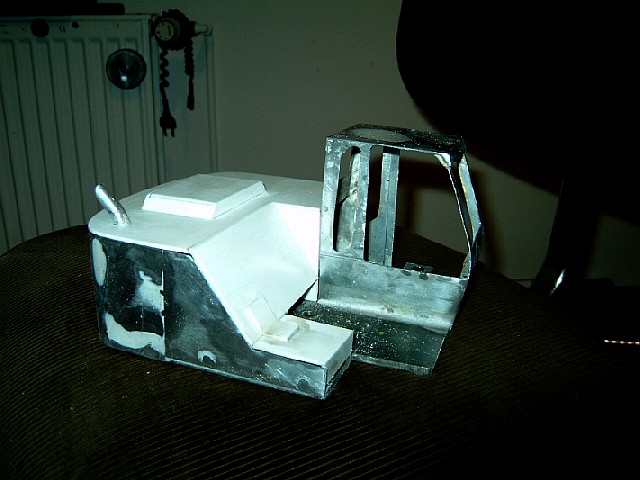

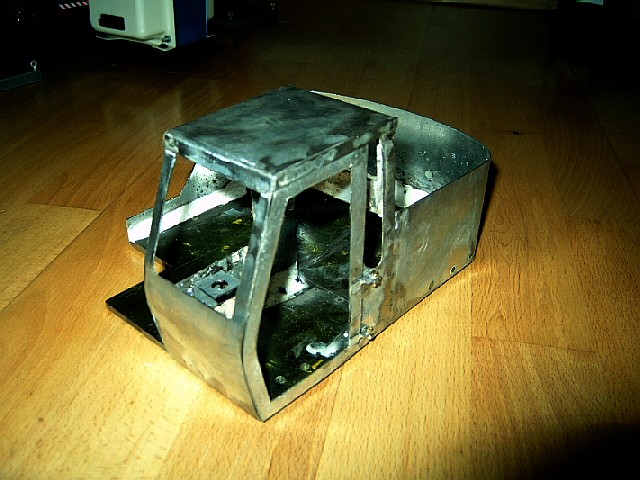

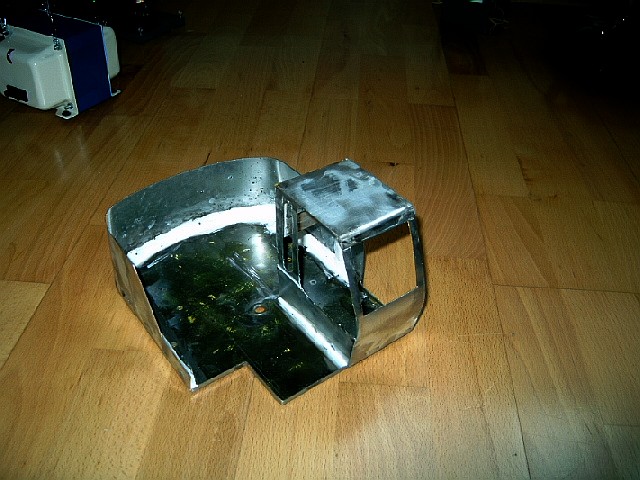

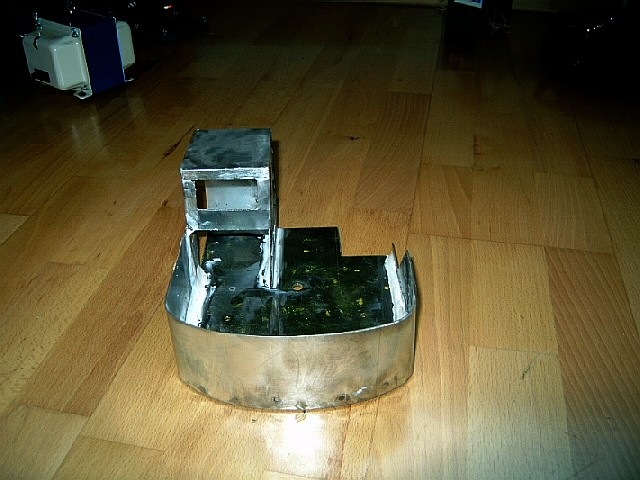

Das ist die arbeit vom ersten Tag und die Hütte ist zu hälfte fertig!

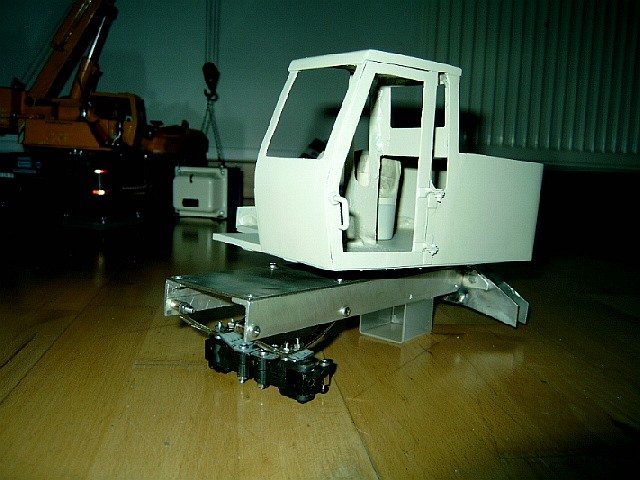

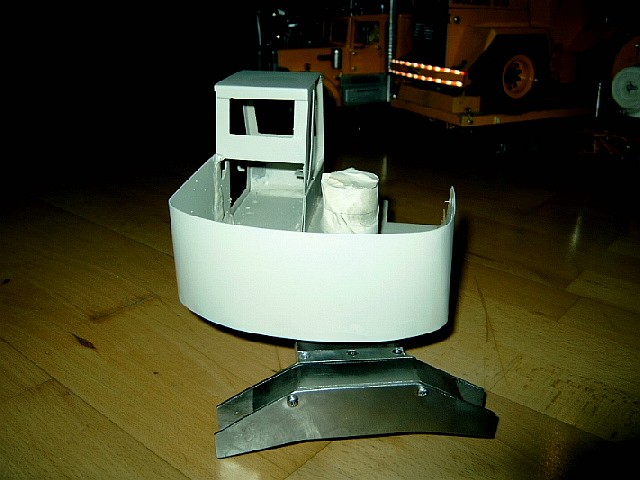

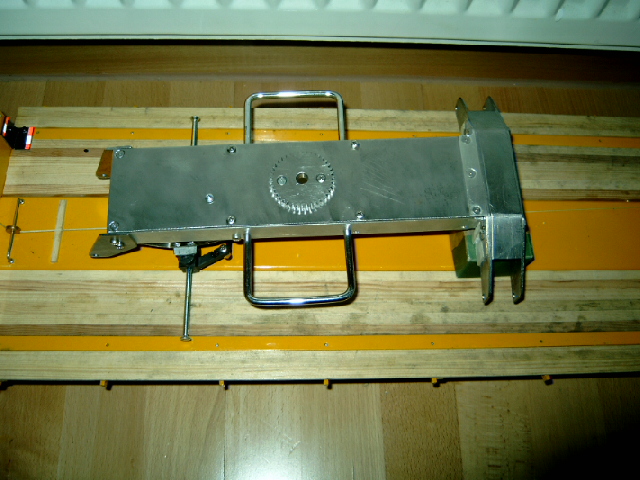

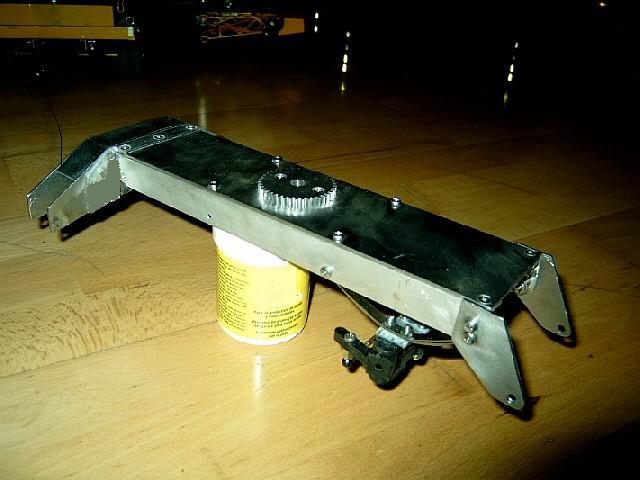

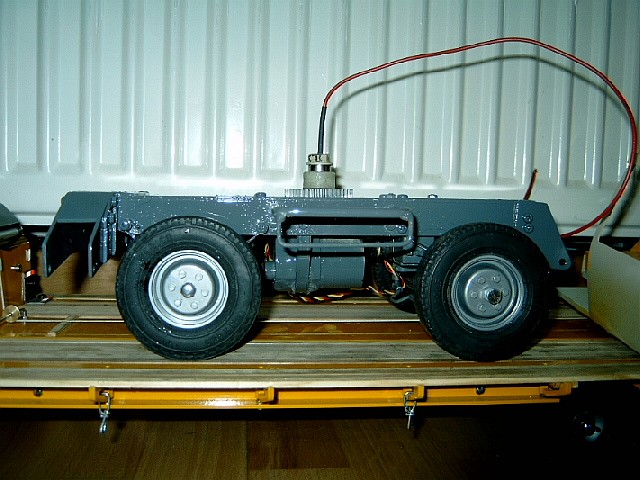

Unter und Oberwagen nehmen langsam gestalt an.

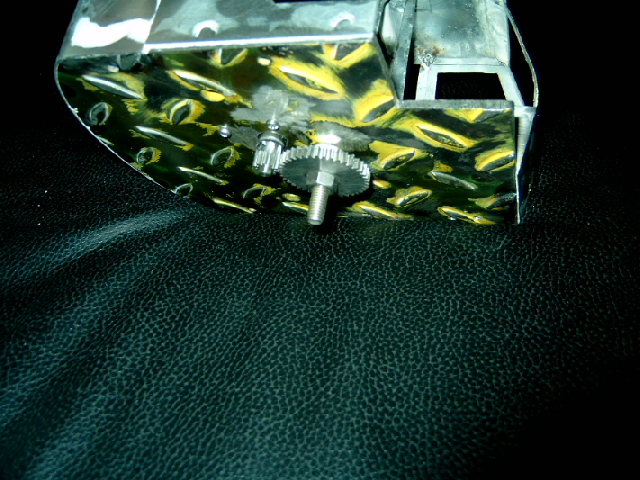

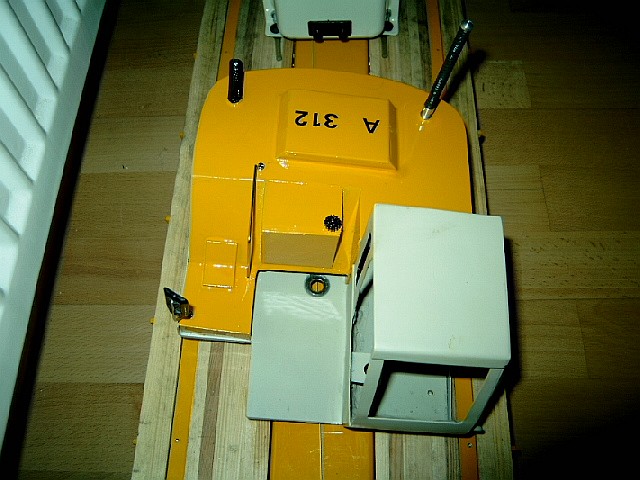

und wieder etwas weiter gekommen , antrieb für den oberwagen und die stützaufnahme ist montiert . dann  hab ich den oberwagen schon grundiert und zum schluss die aufnahme für das stützschild gefertigt und angebracht!

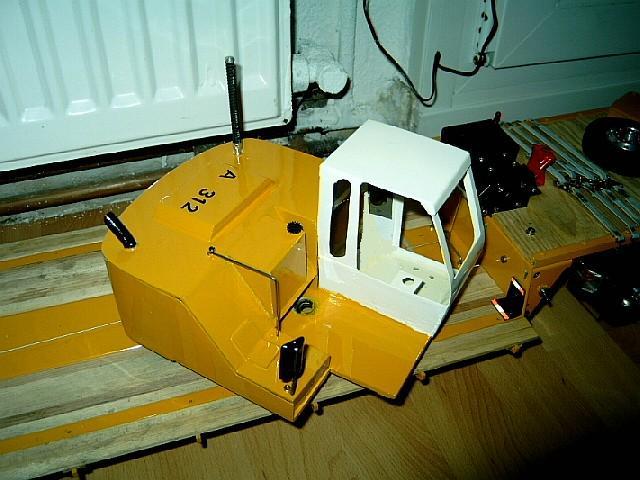

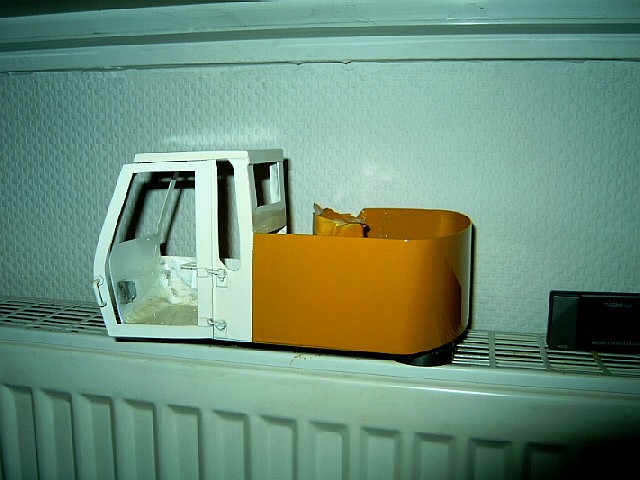

Oberteil fertig Lackiert

Die seitlichen Schutzstreben und das Lenkservo ist eingebaut ! Der Lenkeinschlag ist 100% bei der Doppelbereifung.

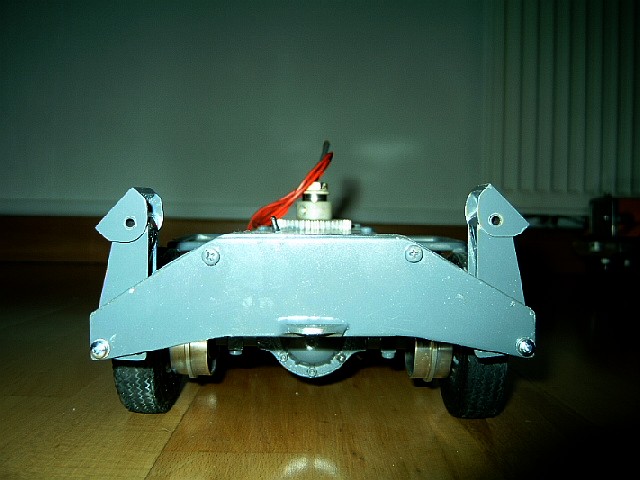

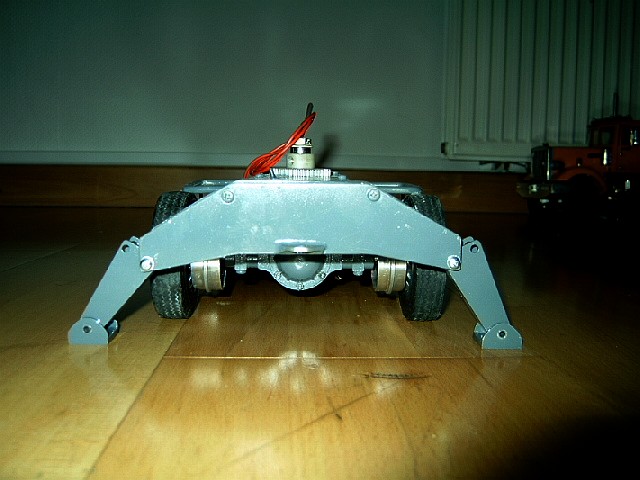

Die hinteren Stützen sind nun auch angebracht und Funkfonttüchtig

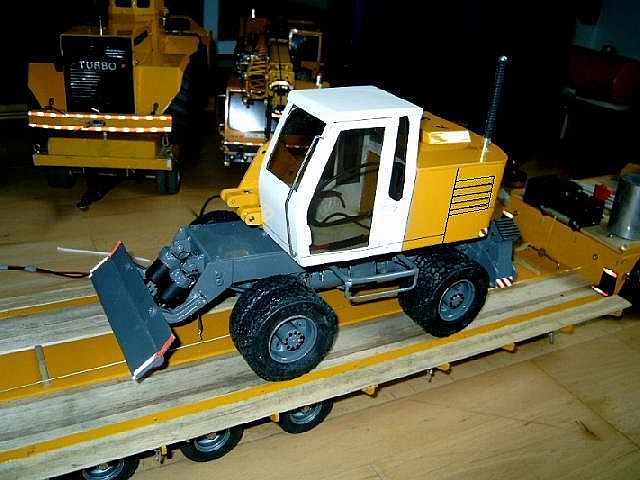

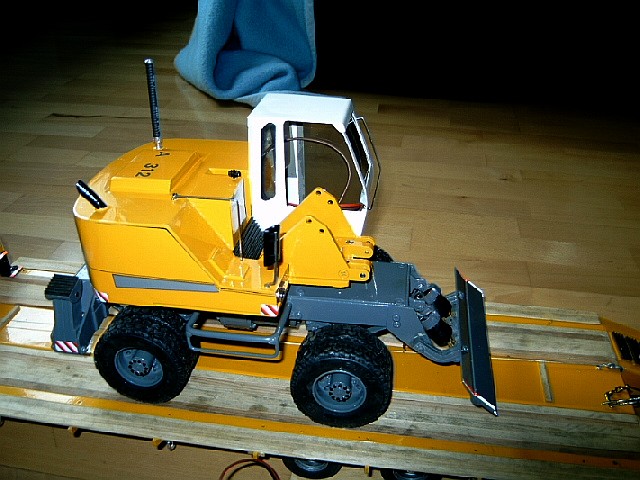

Ober und Unterwagen sind nun auch fertig Montiert

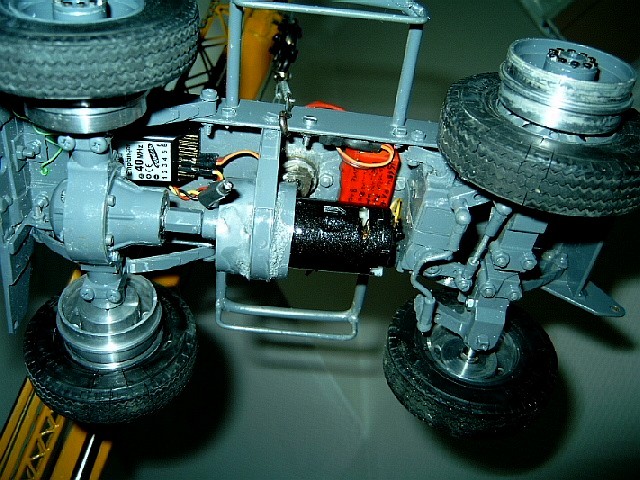

Motor und Elektronik sind nun eingebaut

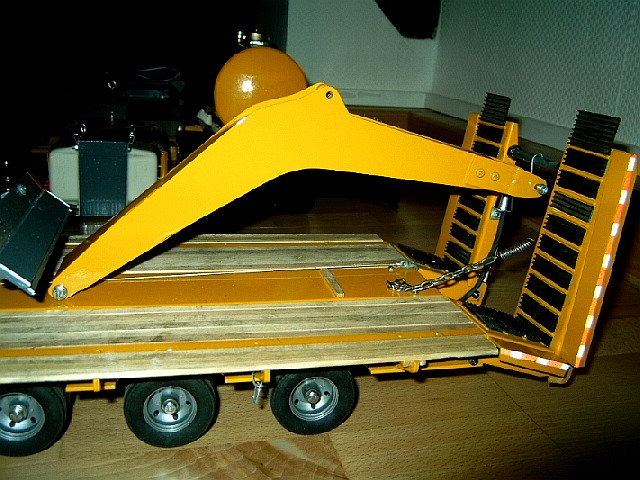

Hauptarm ist nach 8 Std. Arbeit nun fertig aufgebaut und Lackiert

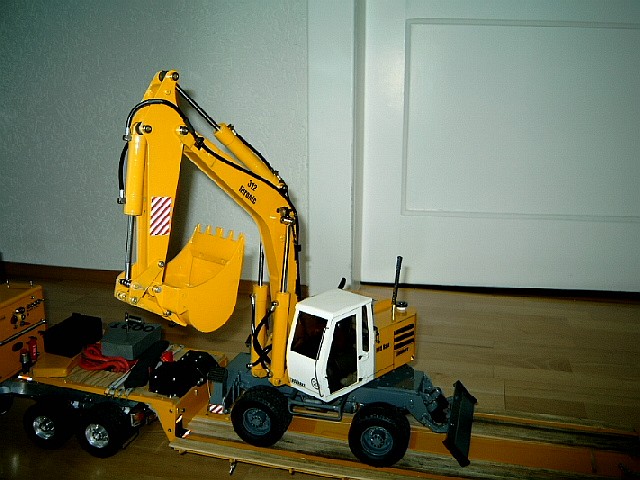

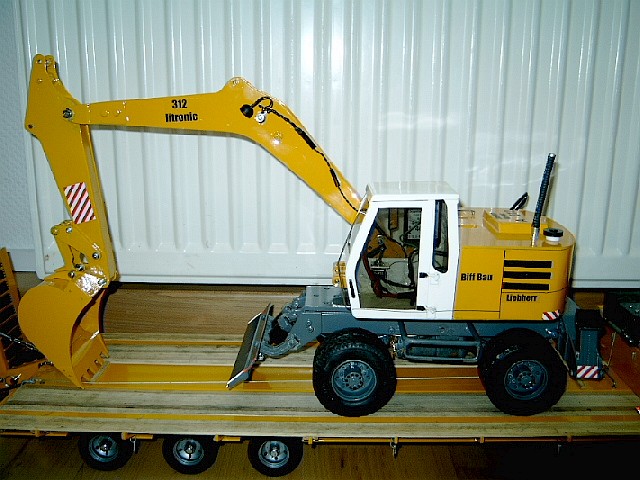

Hier seht Ihr schon das fast fertige Modell ohne Schaufel

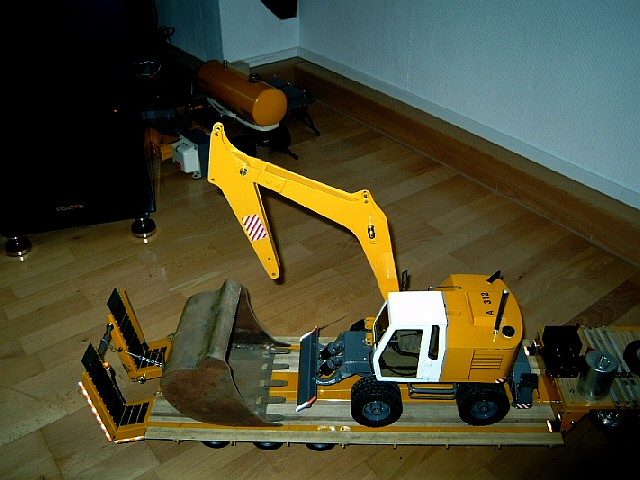

die Schaufel mit der Kinematik ist fertig und Beleuchtung ist am arm oben dran.

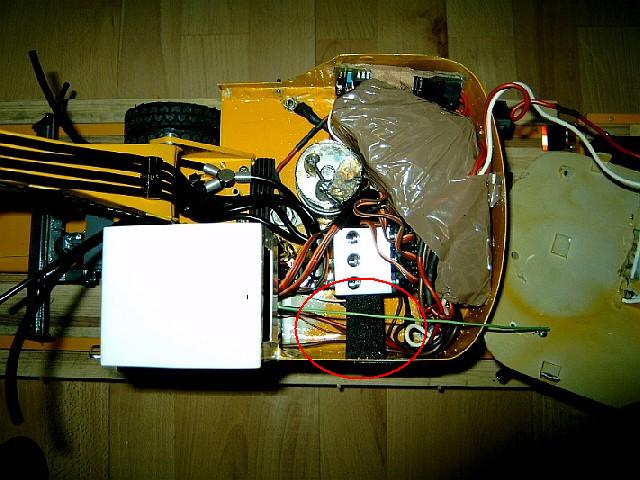

hier ist mal das Innenleben zu sehen und man kann erkennen wie eng das da ist

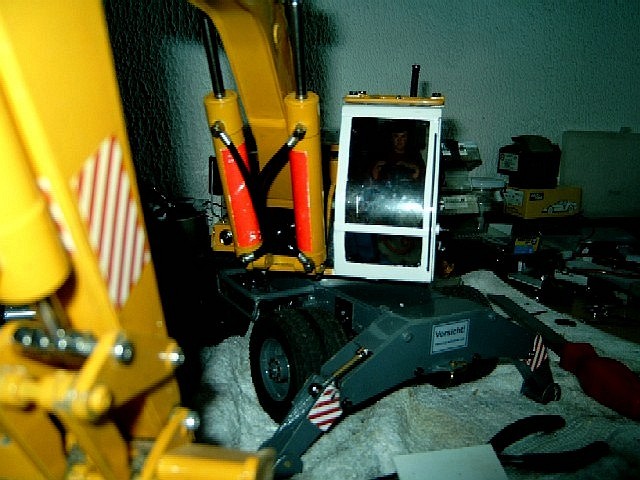

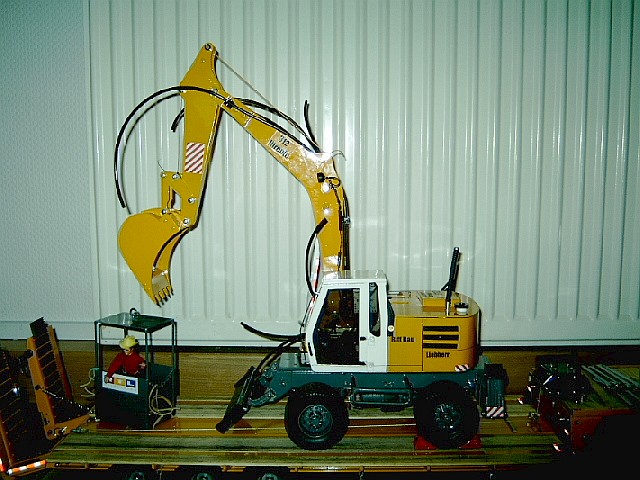

die kompletten Hydraulikschläuche sind auch schon verlegt und es fehlt nur noch die Hydraulikpumpe und die Sonderzylinder

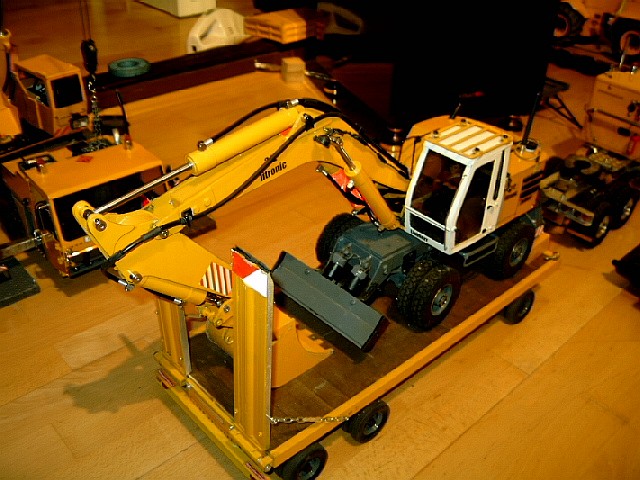

Nun ist er auch endlich fertig!

Hier ein paar technische Daten.

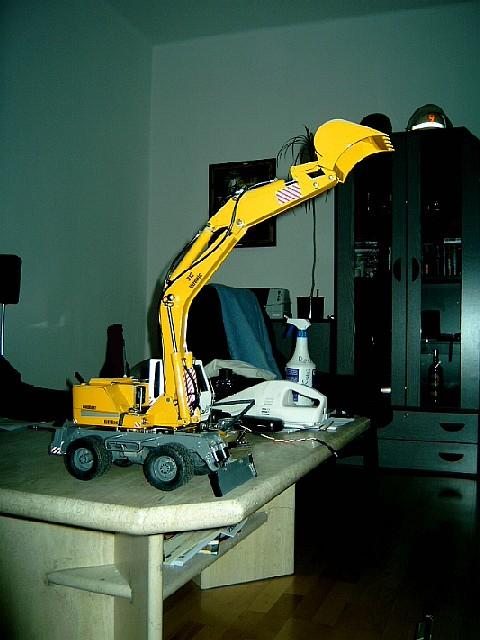

Reißhöhe 57cm

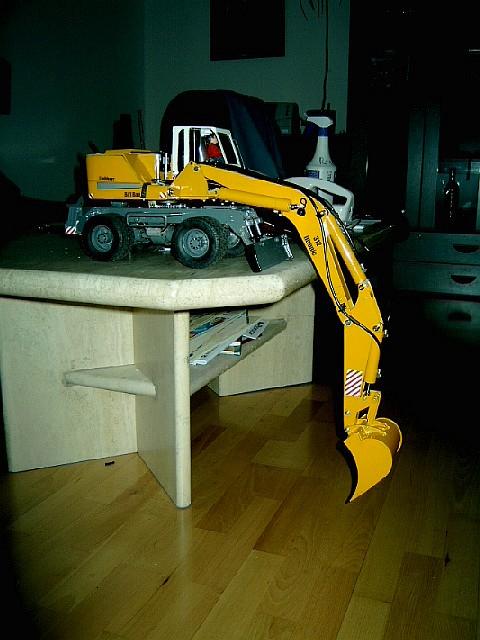

Grabtiefe 35cm

Losbrechkraft 4,5kg

Hubkraft über 6kg

Oberwagenumdrehungen 8 U/min.

Fahrgeschwindigkeit o,9 km/h

Gewicht 7,2kg

Arbeitszeiten 2,5 stunden bei 6Ah Akku

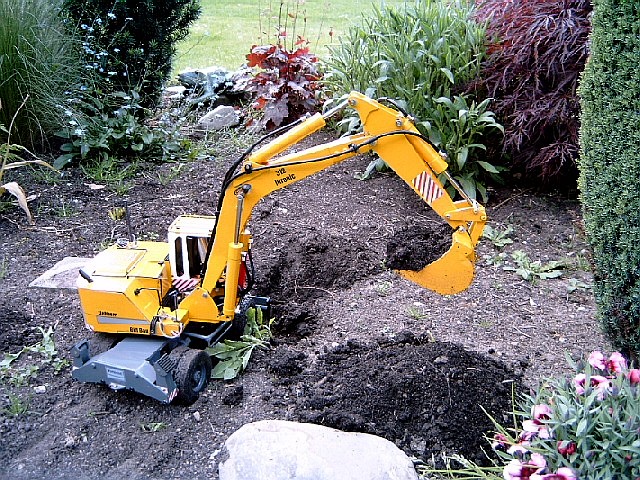

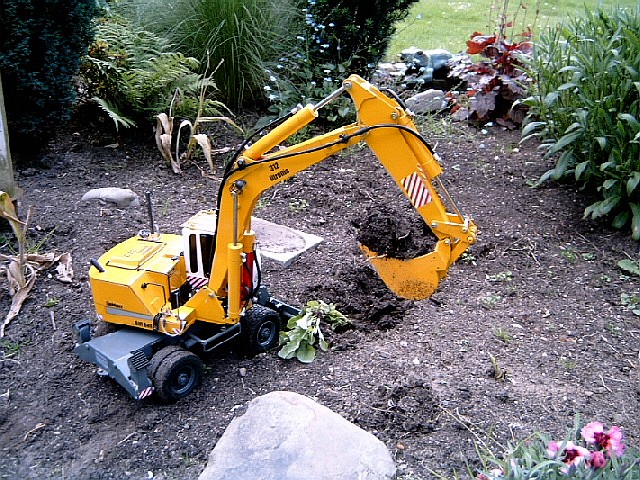

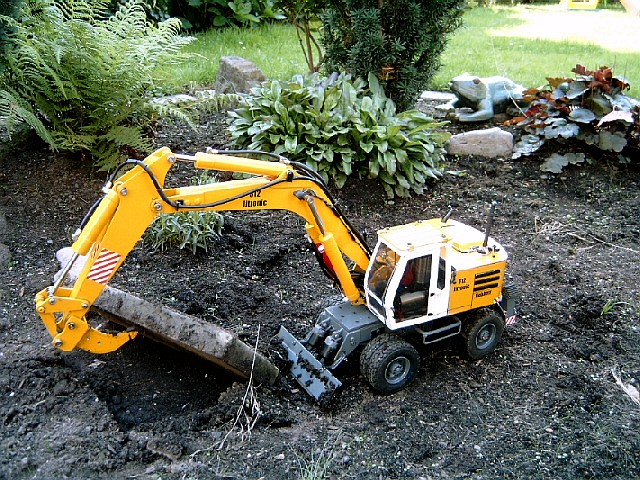

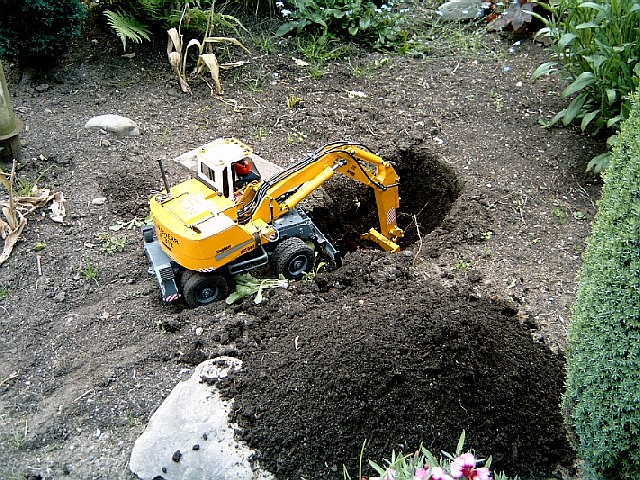

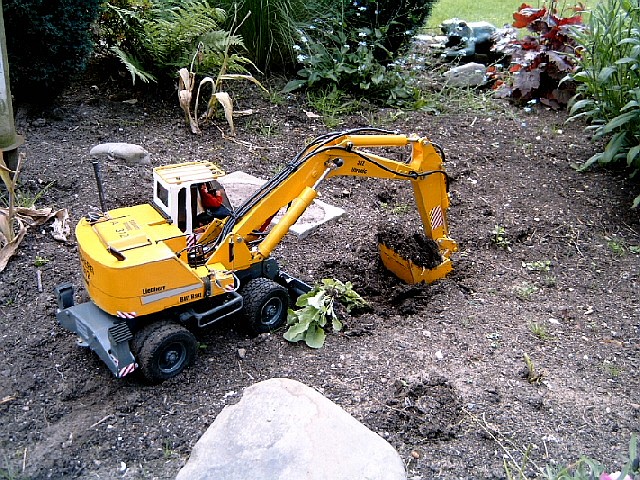

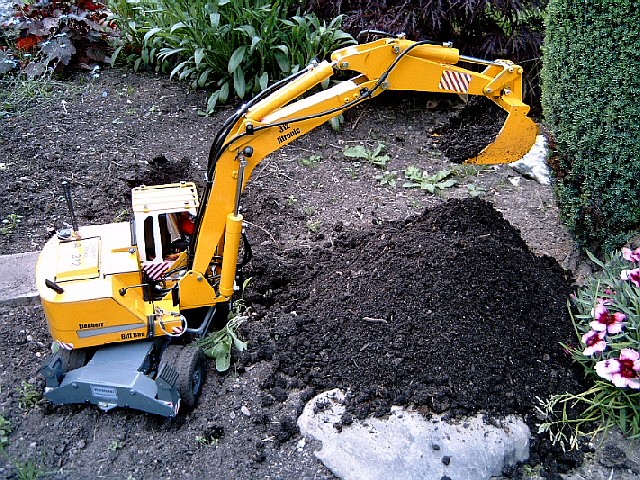

hier die Bilder mit dem Bagger bei der Arbeit

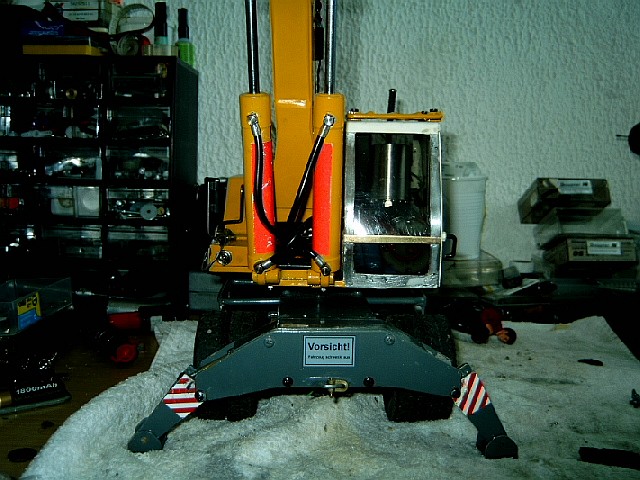

Die Frondscheibe wurden noch angepasst !

jetzt ist auch harter Boden kein Problem mehr!

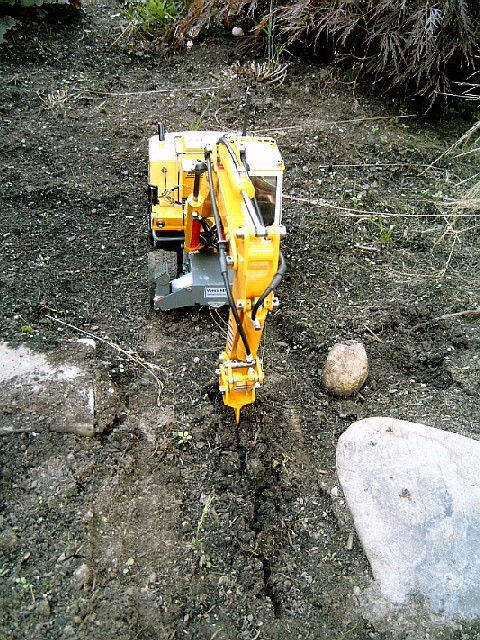

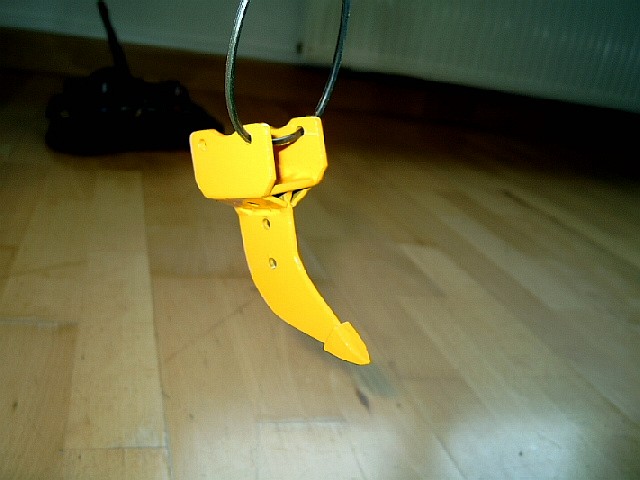

mit dem Aufreißer wir jeder Boden zu Butter!

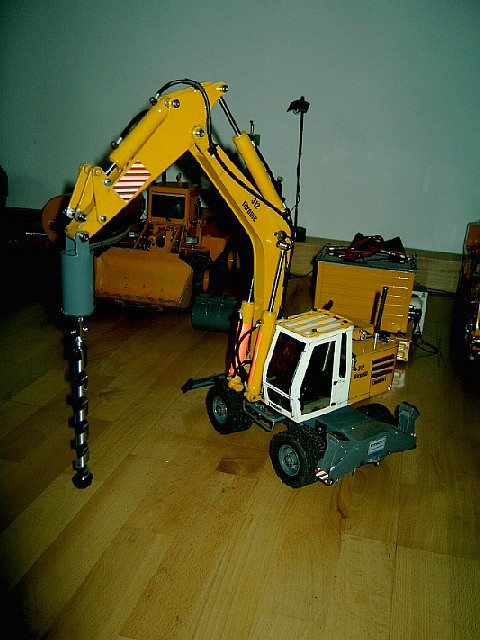

auch Bohrarbeiten sind kein Problehm mehr und als nächstes kommt noch ein hydraulischer Zweischalengreifer!

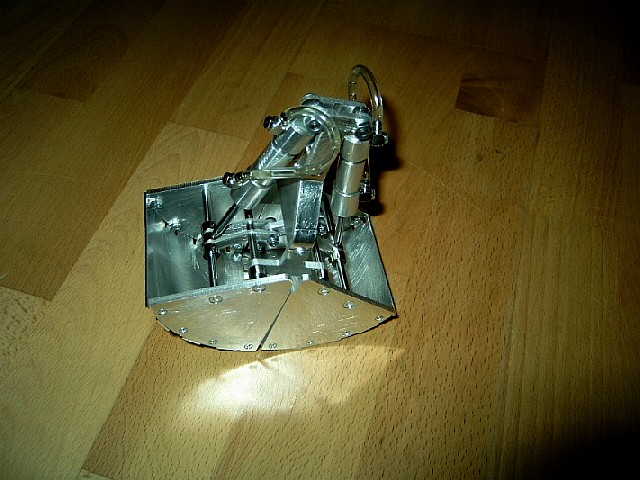

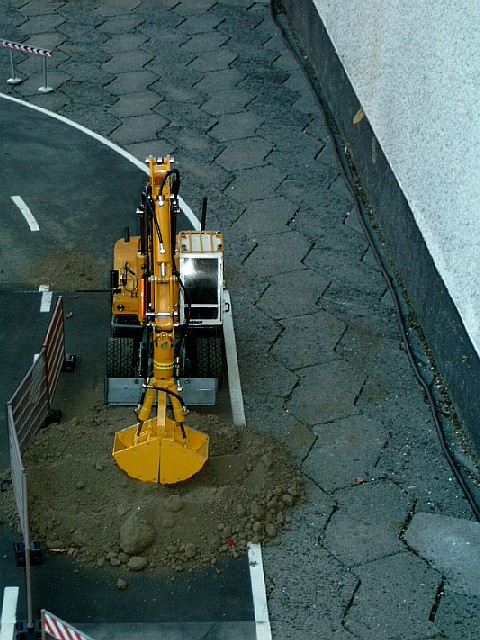

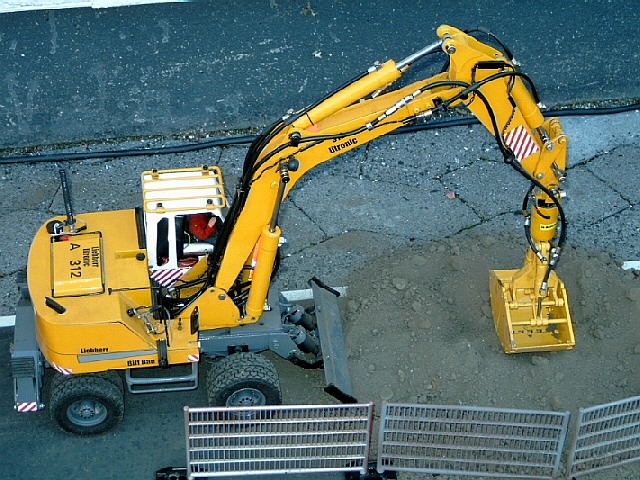

Der Zweischalengreifer  funktioniert auch super und packt mit ca.4 kg Druckkraft zu !
