Projekt 2009

Komatsu WA 600-6

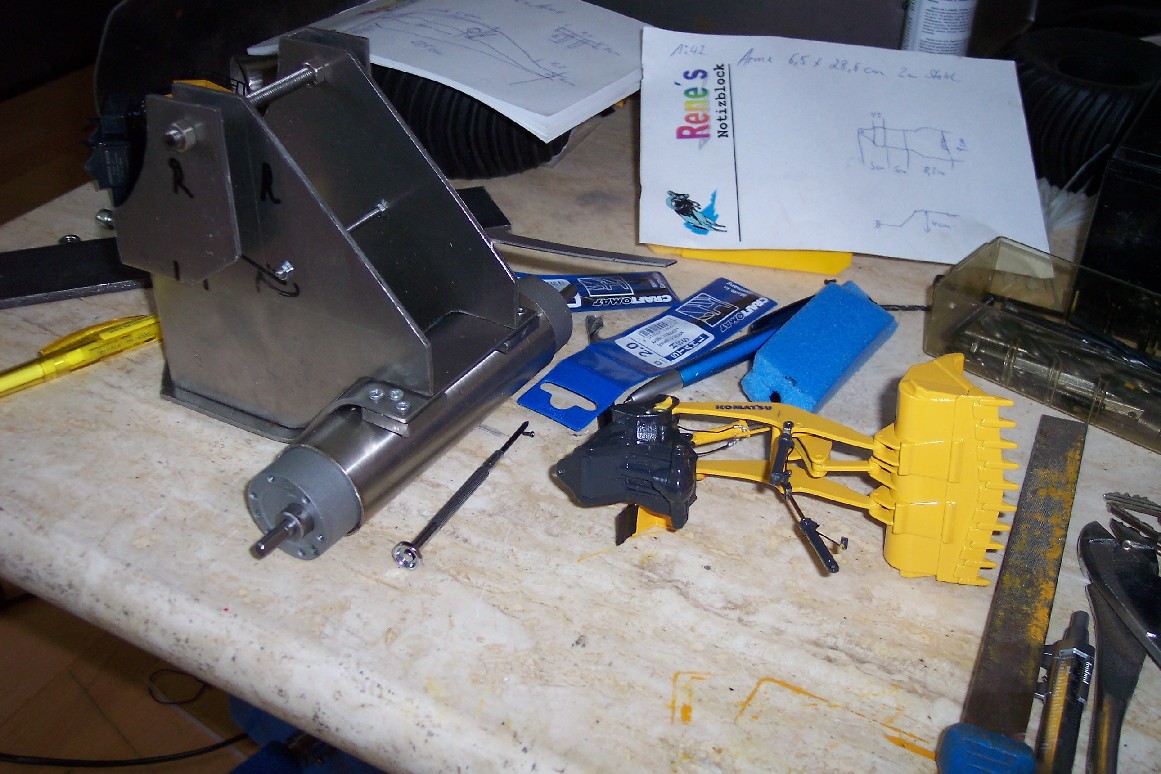

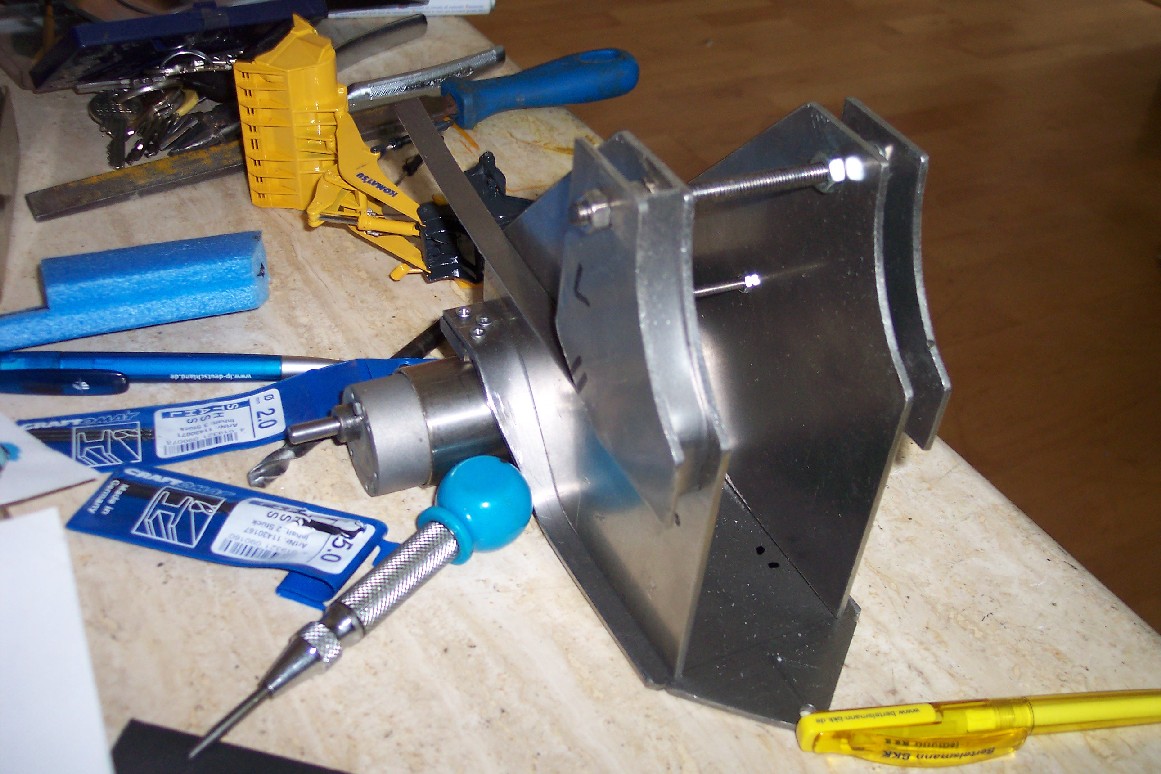

 Anfang Rohbau

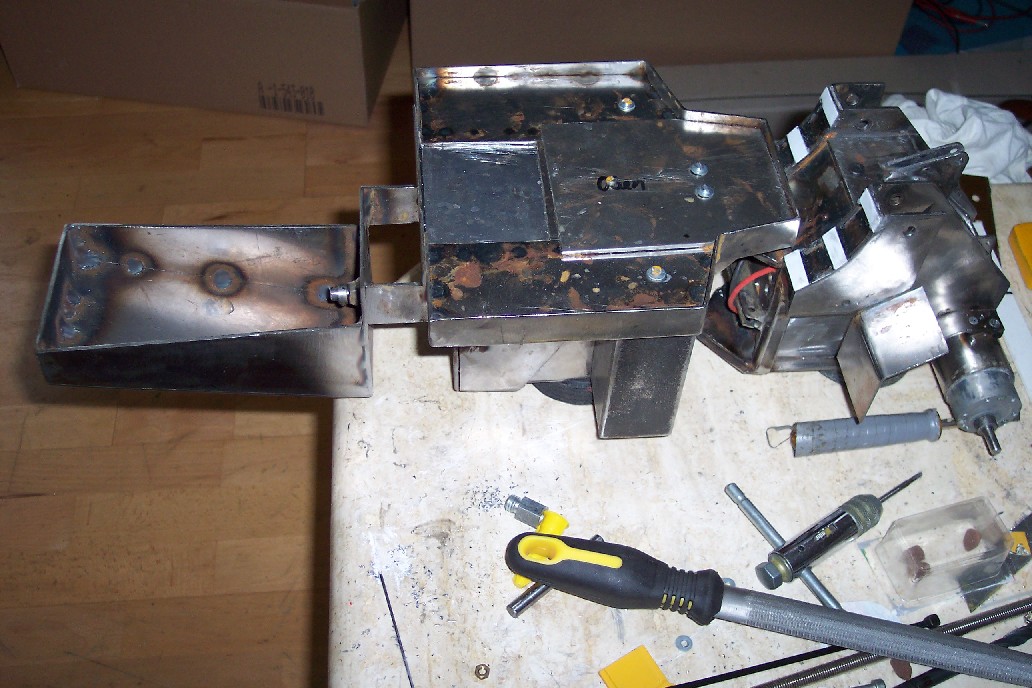

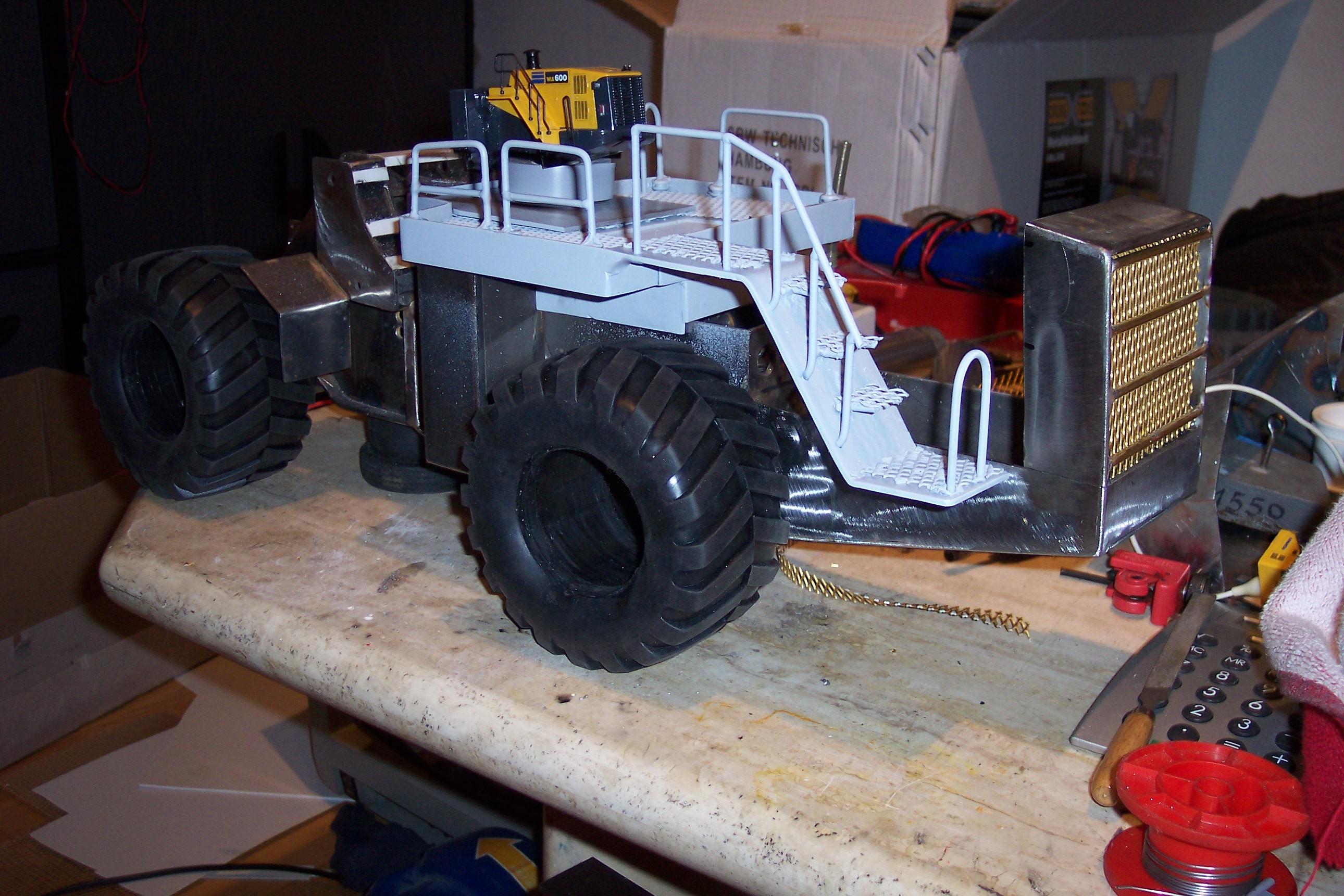

Nach 64 stunden steht der rohbau zu 70%

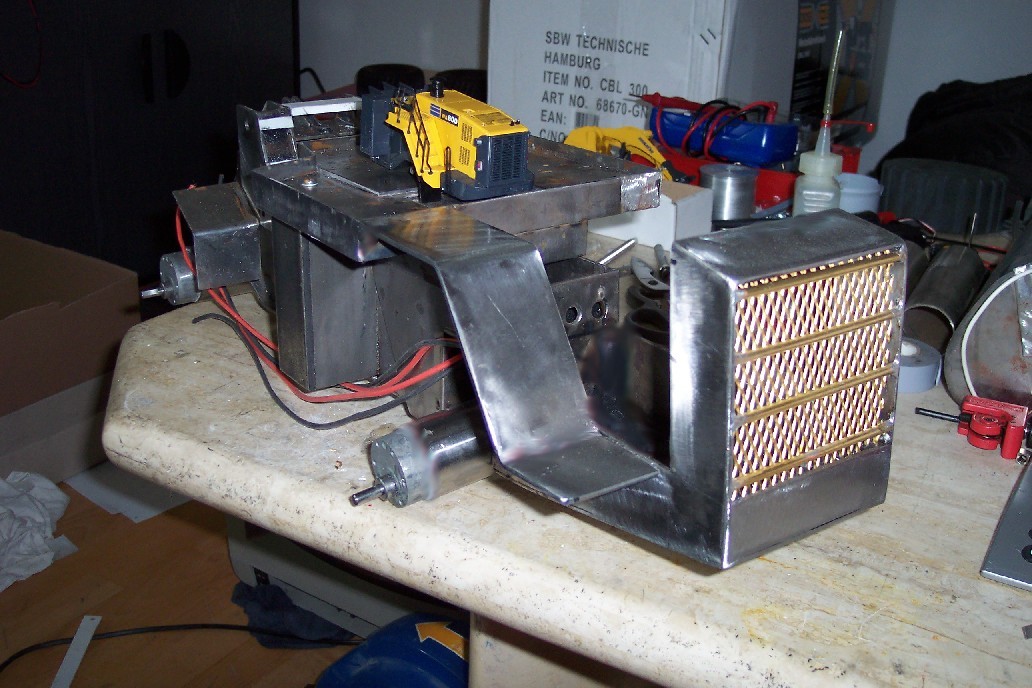

Das ist das Ergebnis nach 74 stunden arbeit

Das erste Teil ist fertig und konnte schon grundiert werden

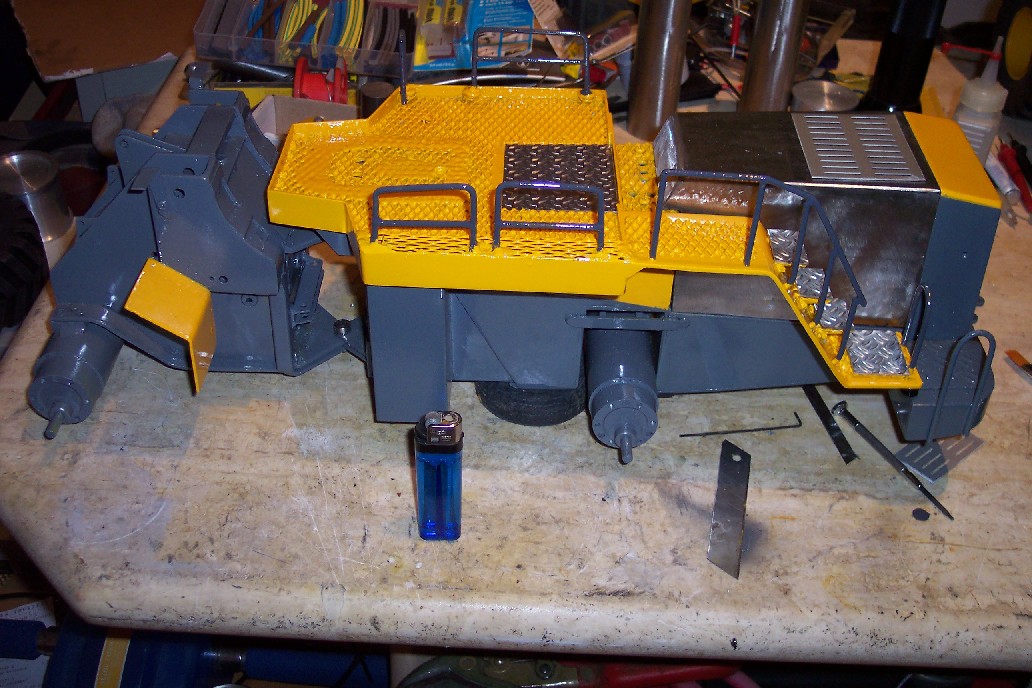

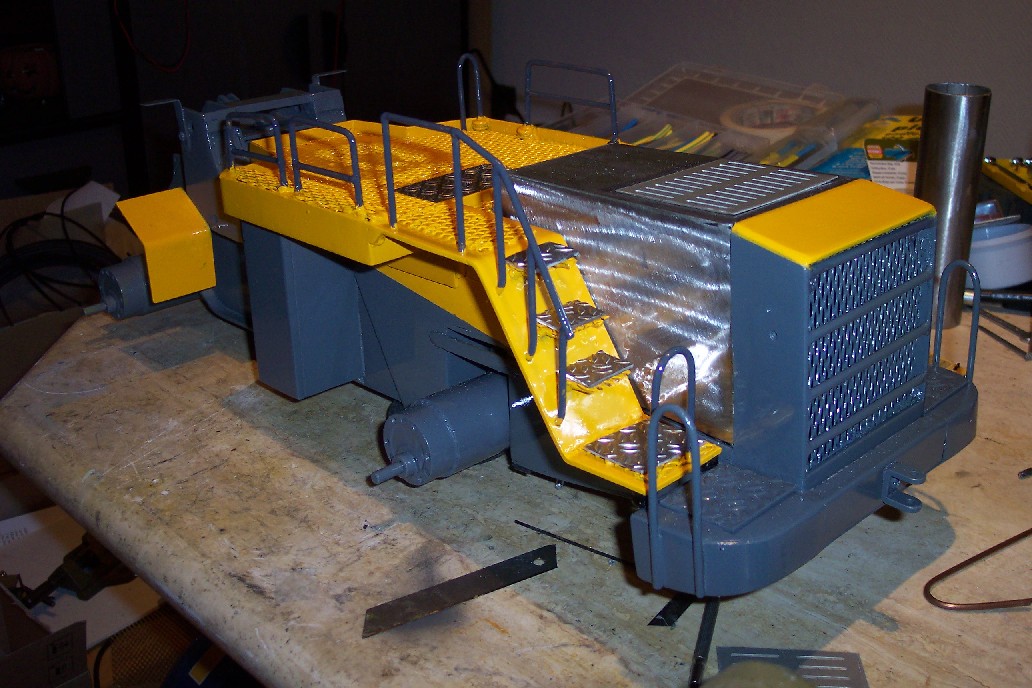

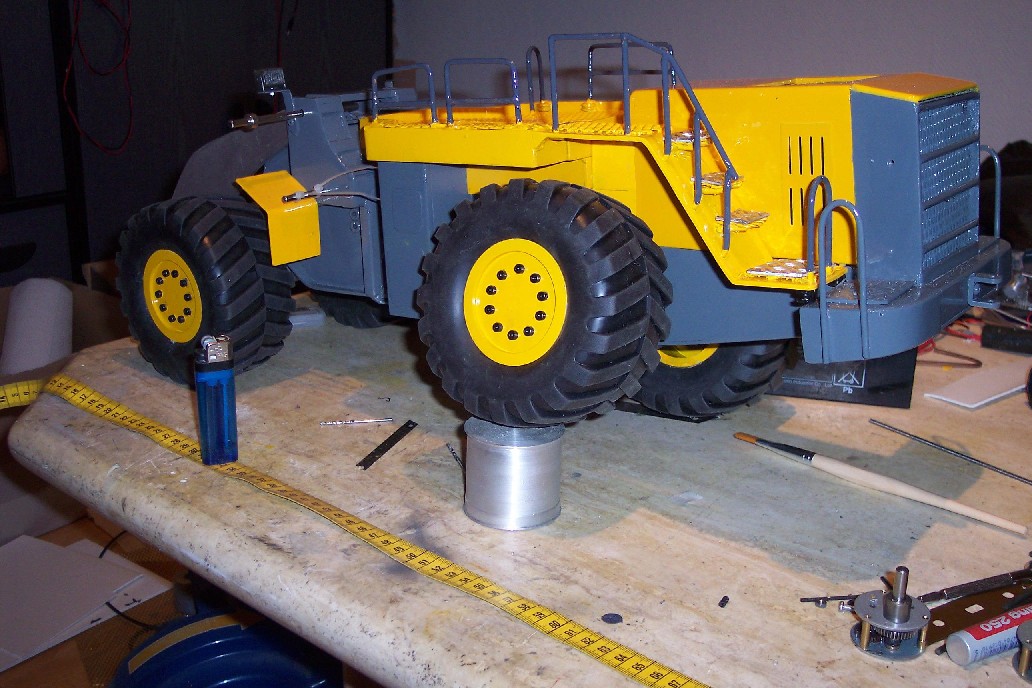

Nach 140 stunden sieht es schon gut aus, jetzt kommen Radnaben, Felgen und Reifen dran!

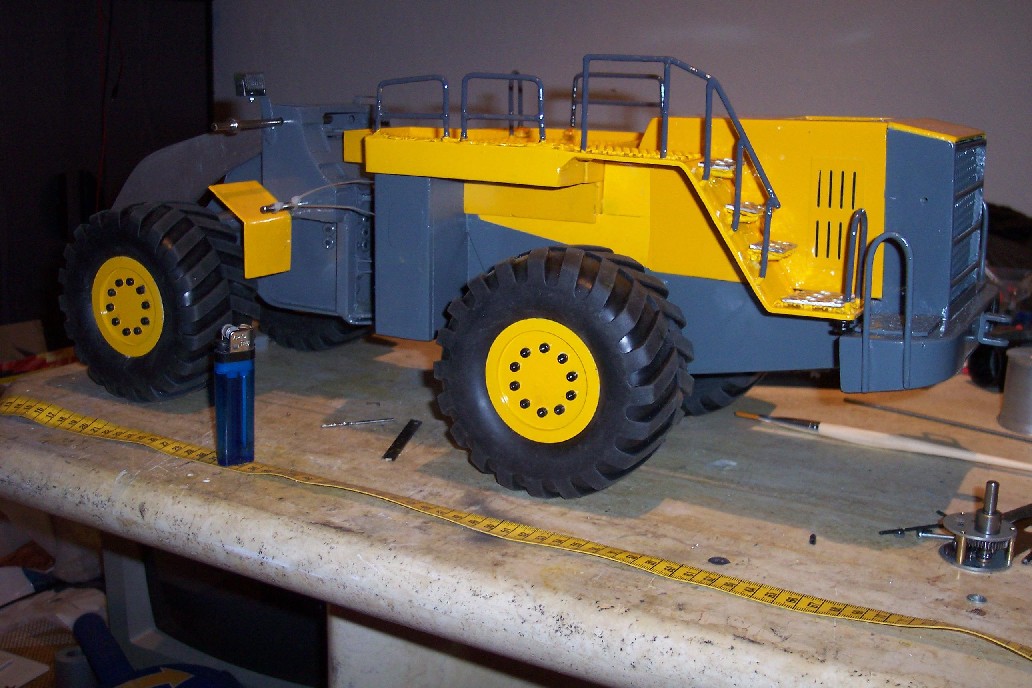

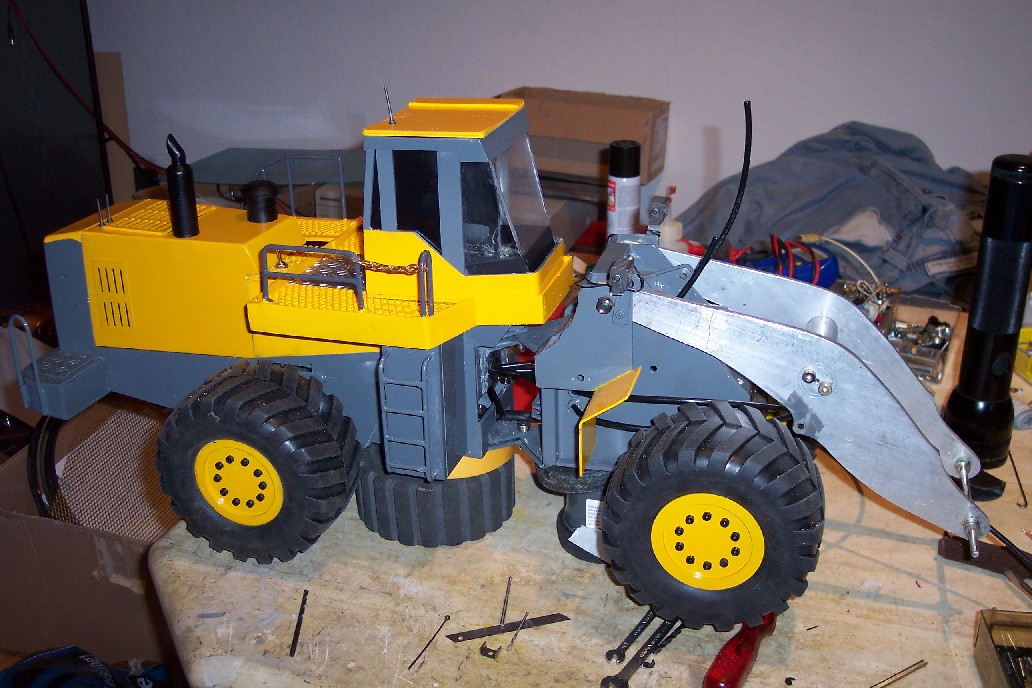

Nach 173 Stunden kann sich das schon sehen lassen

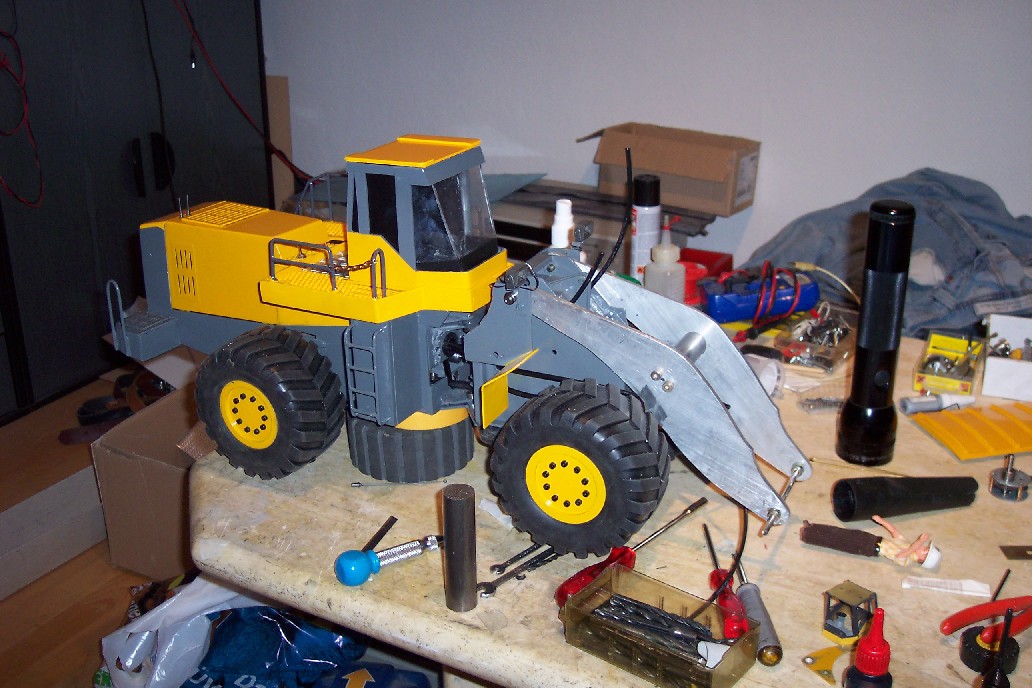

Es sind nun 200 Arbeitsstunden ins Modell geflossen, das ist das bisherige Ergebnis

hier mit Auspuff und Luftfilter!

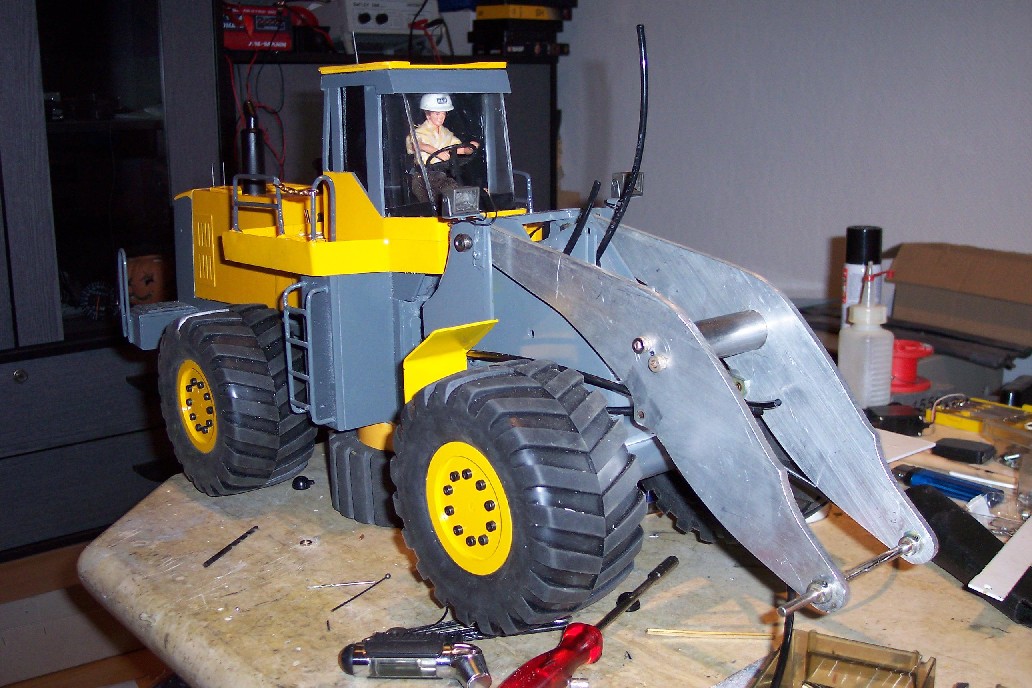

Auch der Fahrer hat schon seinen Platz eingenommen

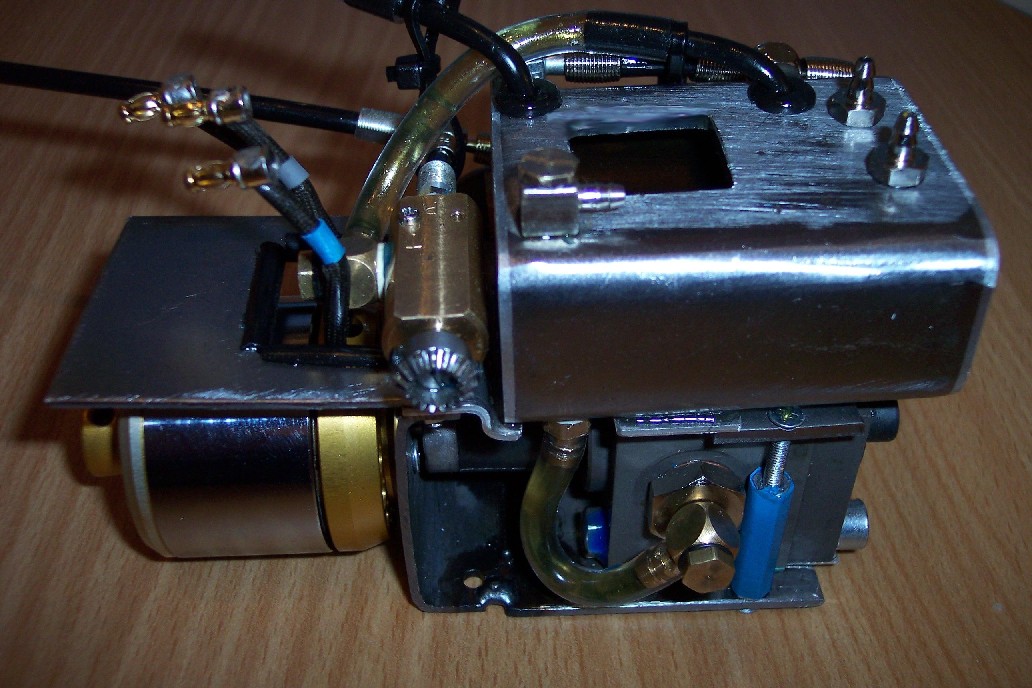

Hier das Motor-Hydraulikagregat, der Motor mit 350 Watt und die Hydraulik fördert 600ml öl in der min.

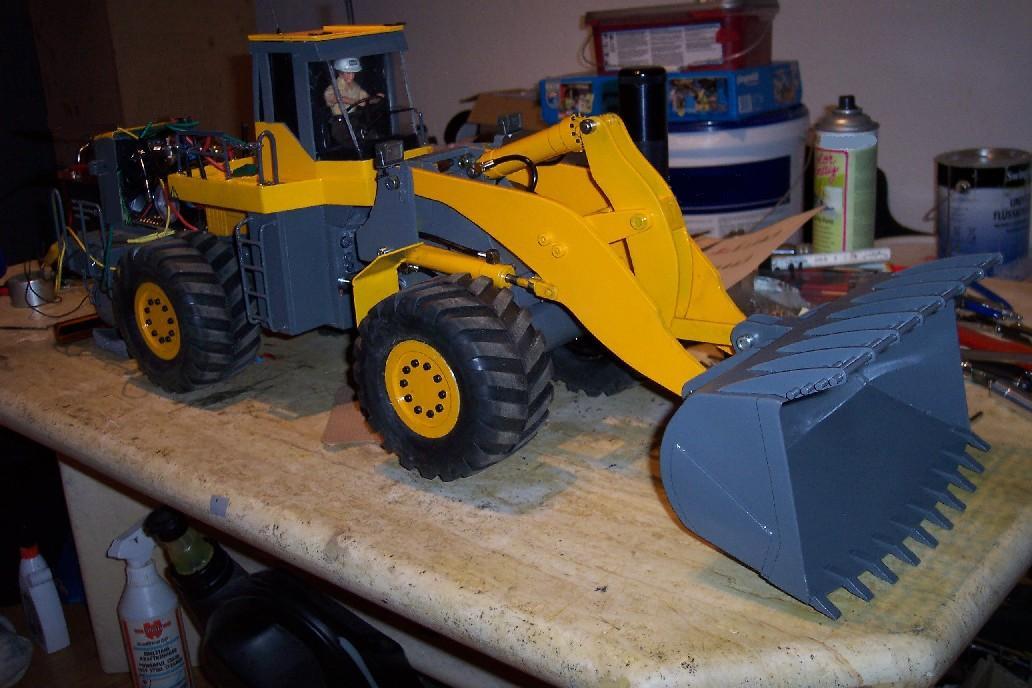

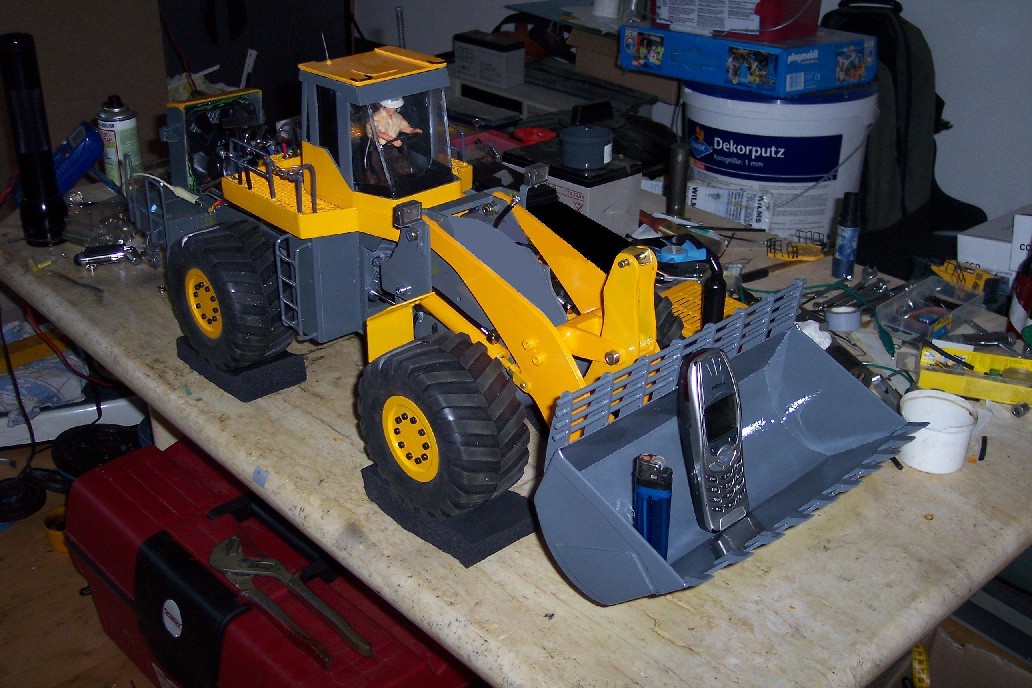

Es fehlt nicht mehr viel, dann ist er fertig !

Es fehlen nur noch die Akkus und die Beschriftung dann ist er fertig.

Die teschnichen Daten:

Gewicht 23 kg

Hydraulik Druck  30 Bar

Hubhöhe Schaufel zähne 510 mm

Abkipphöhe  260 mm

Antrieb 4x MFA 385er Motor mit 148:1 Untersetzung

mit je 6 kg Schubkraft am 136mm Rad

Schaufelvolumen gehäuft, ca. 6 kg

Akku  12 Volt 9Ah

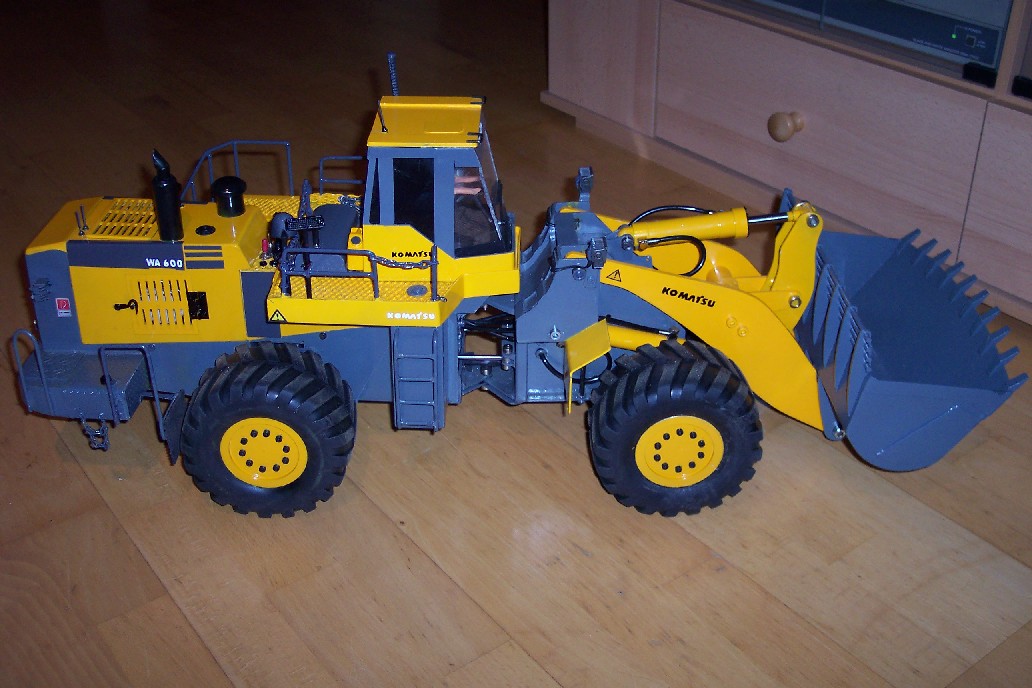

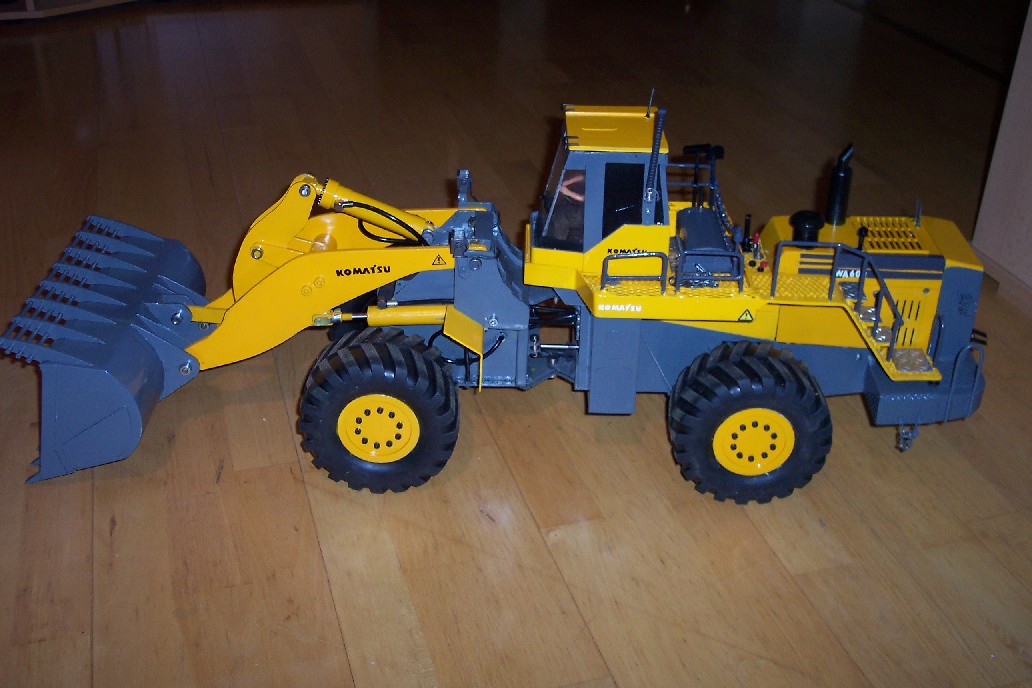

Der Radlader ist jetzt fertig, ein paar Details die noch fehlen aber noch dran kommen.

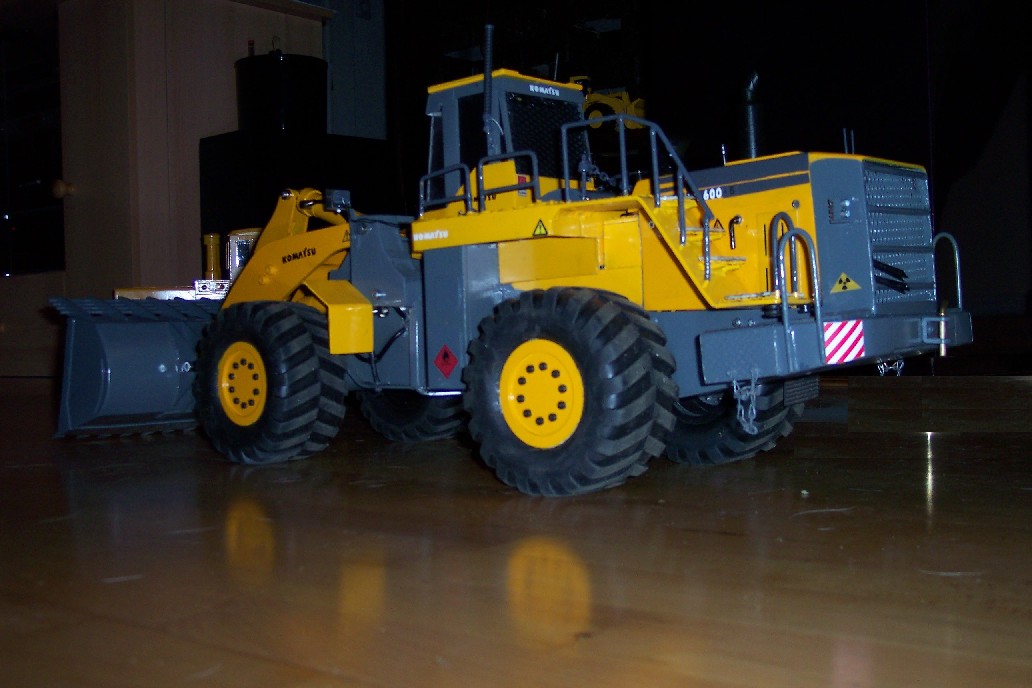

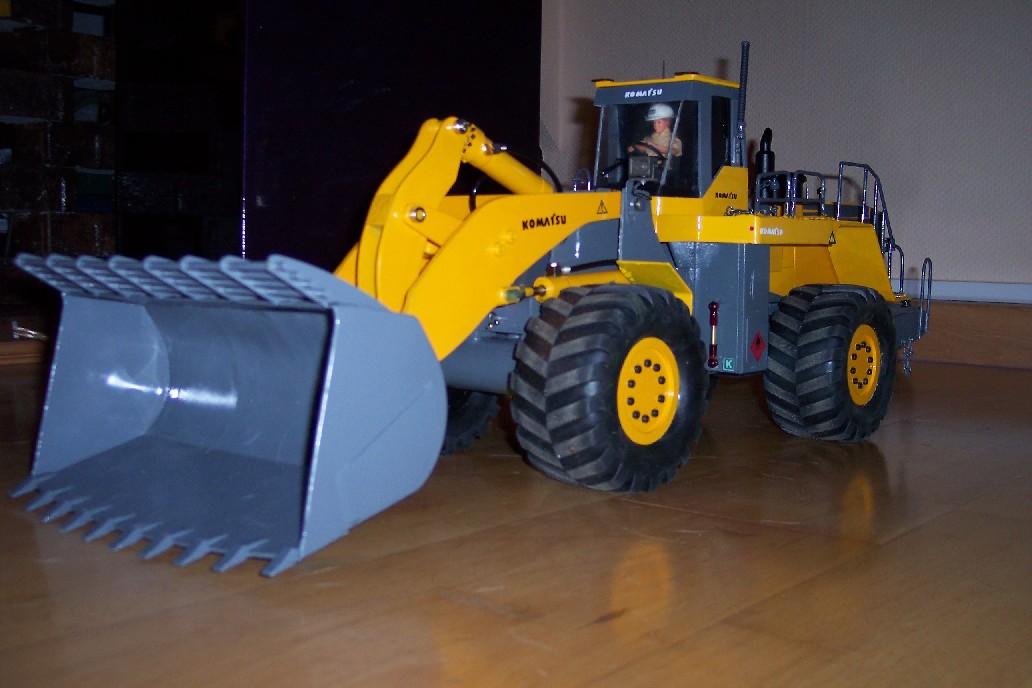

Der Radlader ist fertig und bringt seine volle Leistung ohne Einbuße

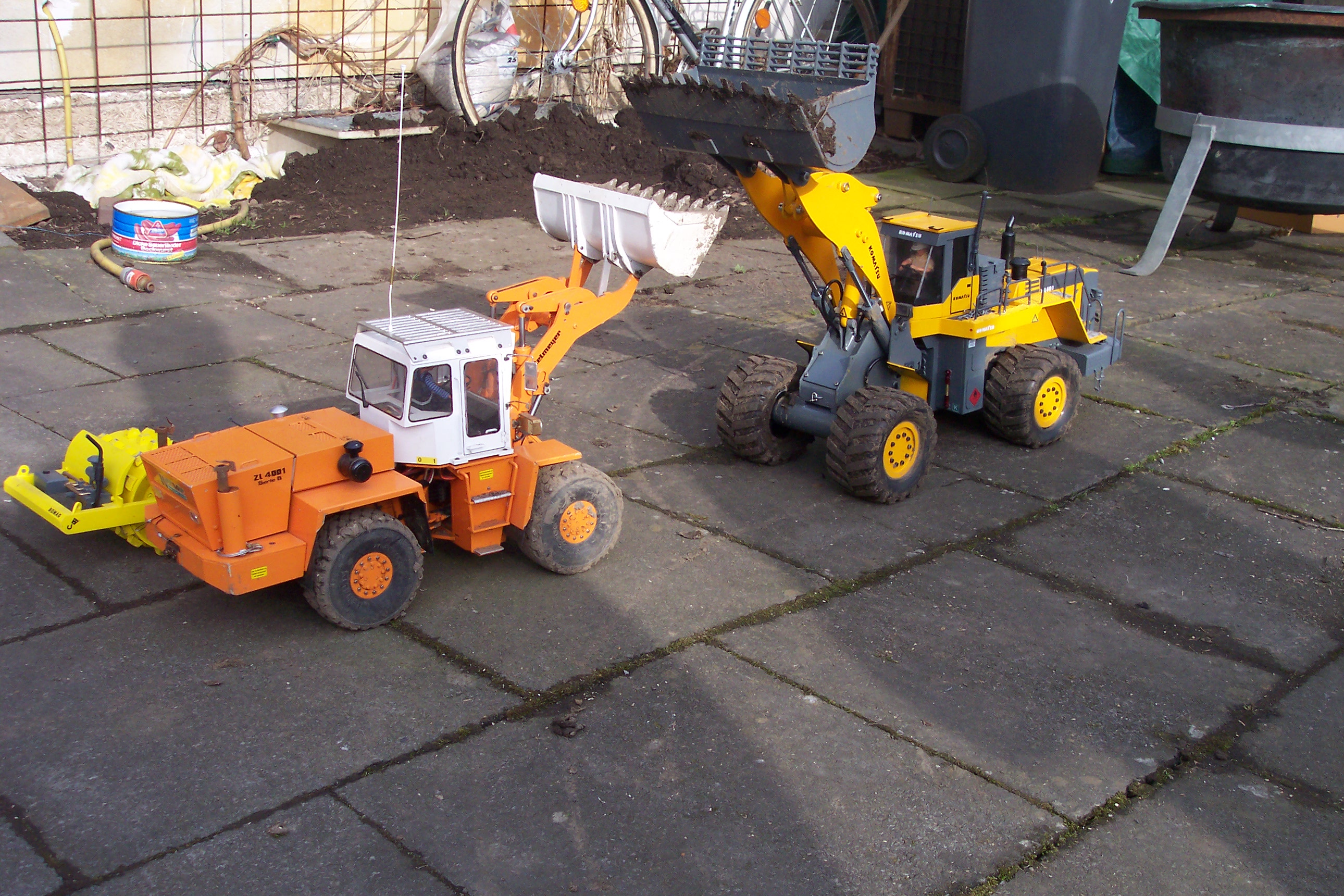

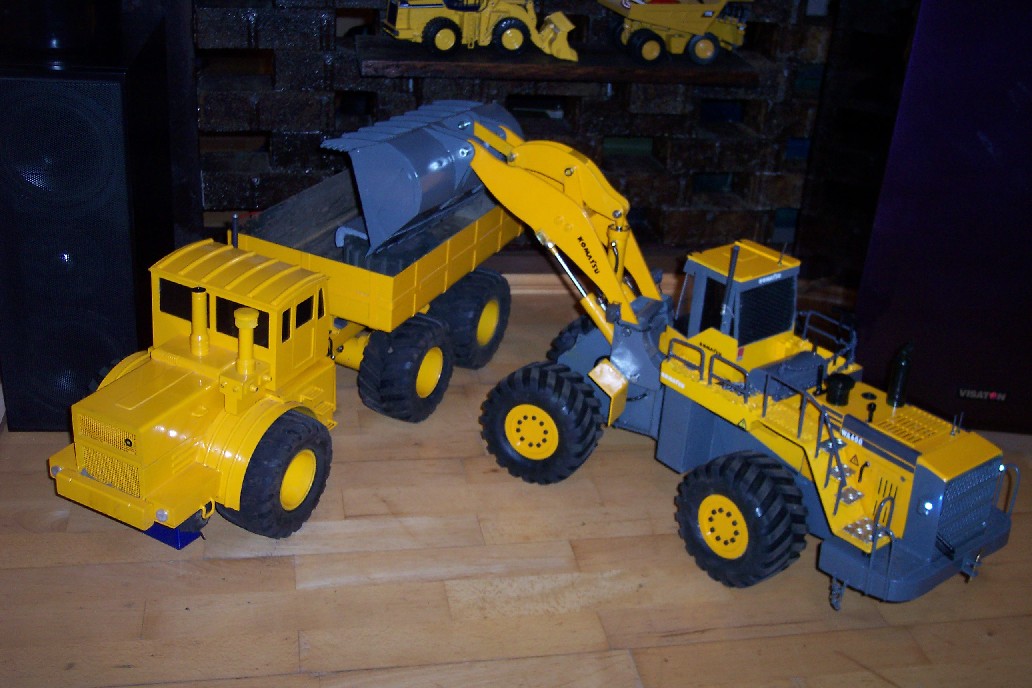

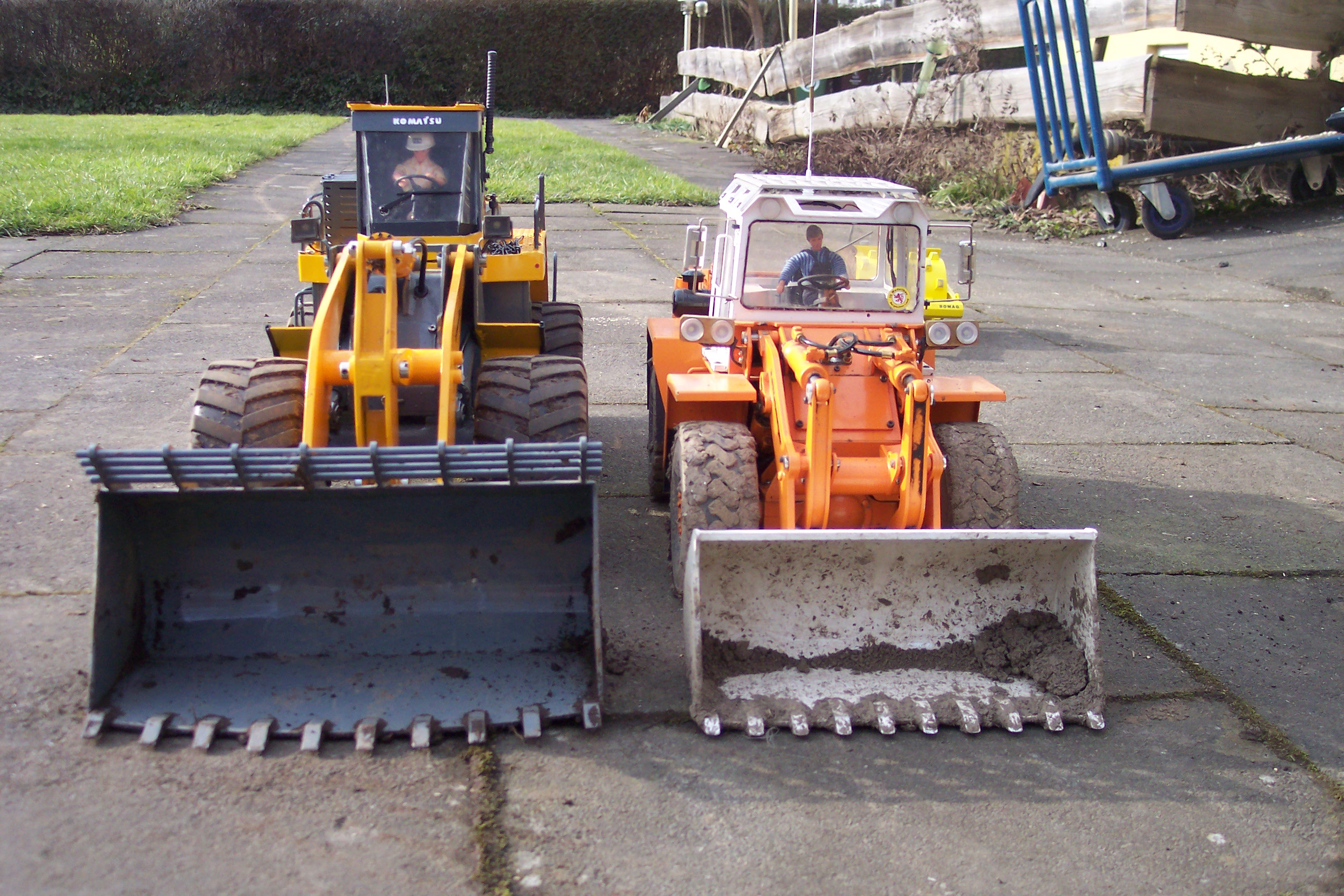

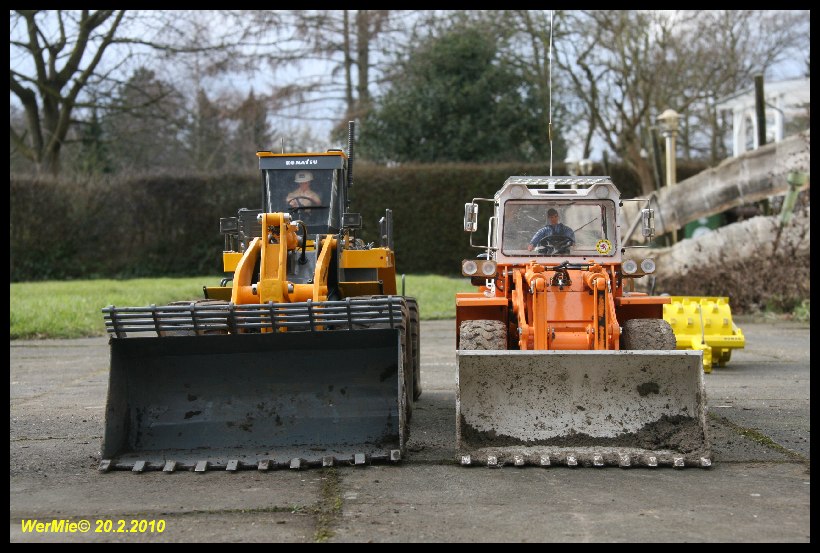

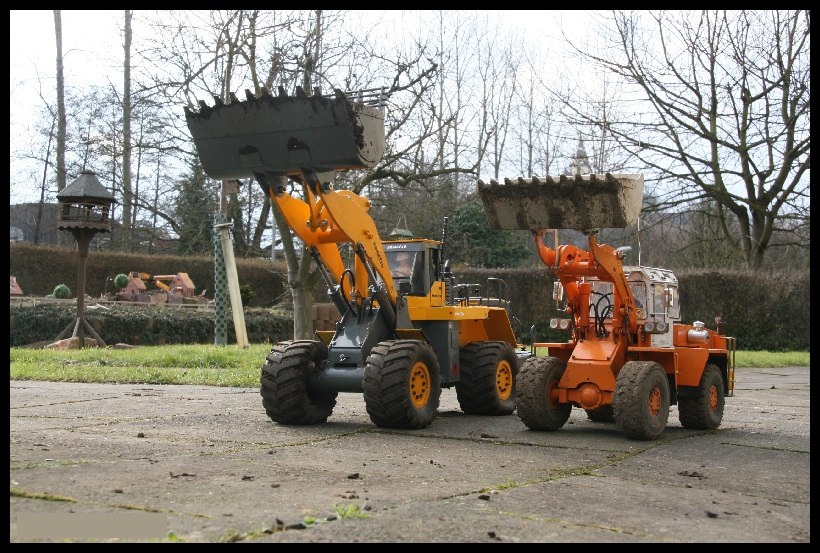

Hier mal der das Größenverhältnis eines Zettelmayer 4000 und der WA 600-6

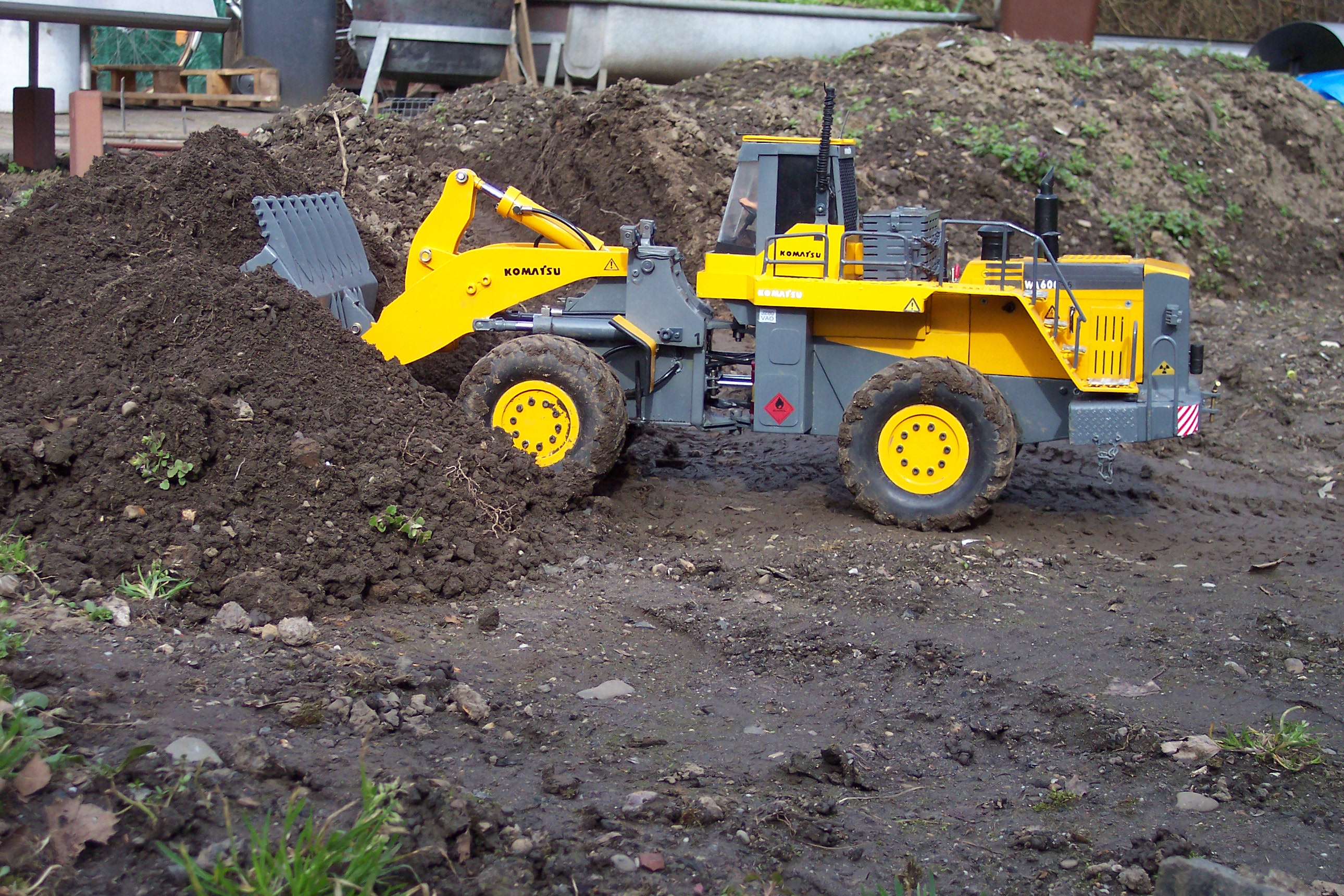

Vor der Jungfernfahrt

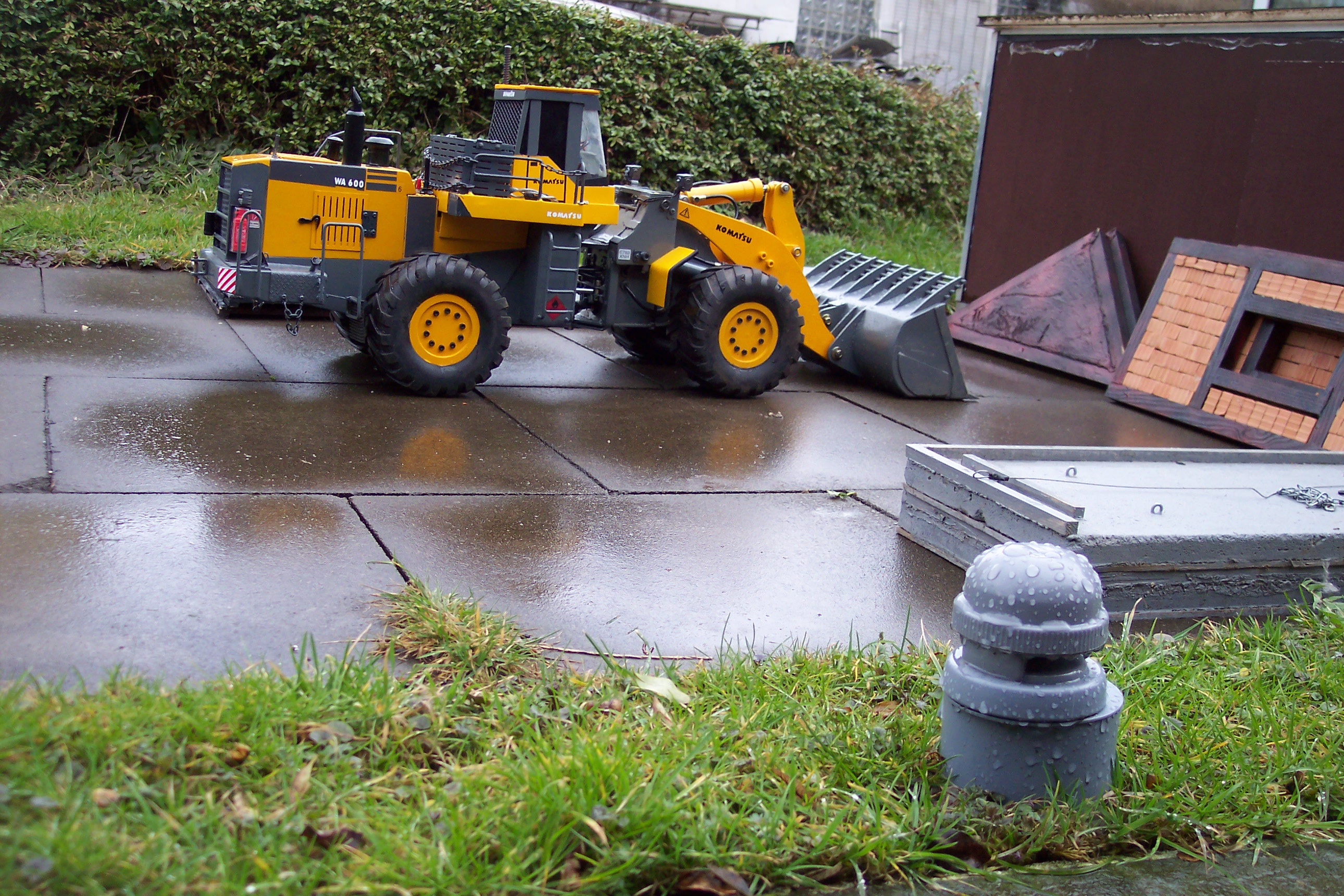

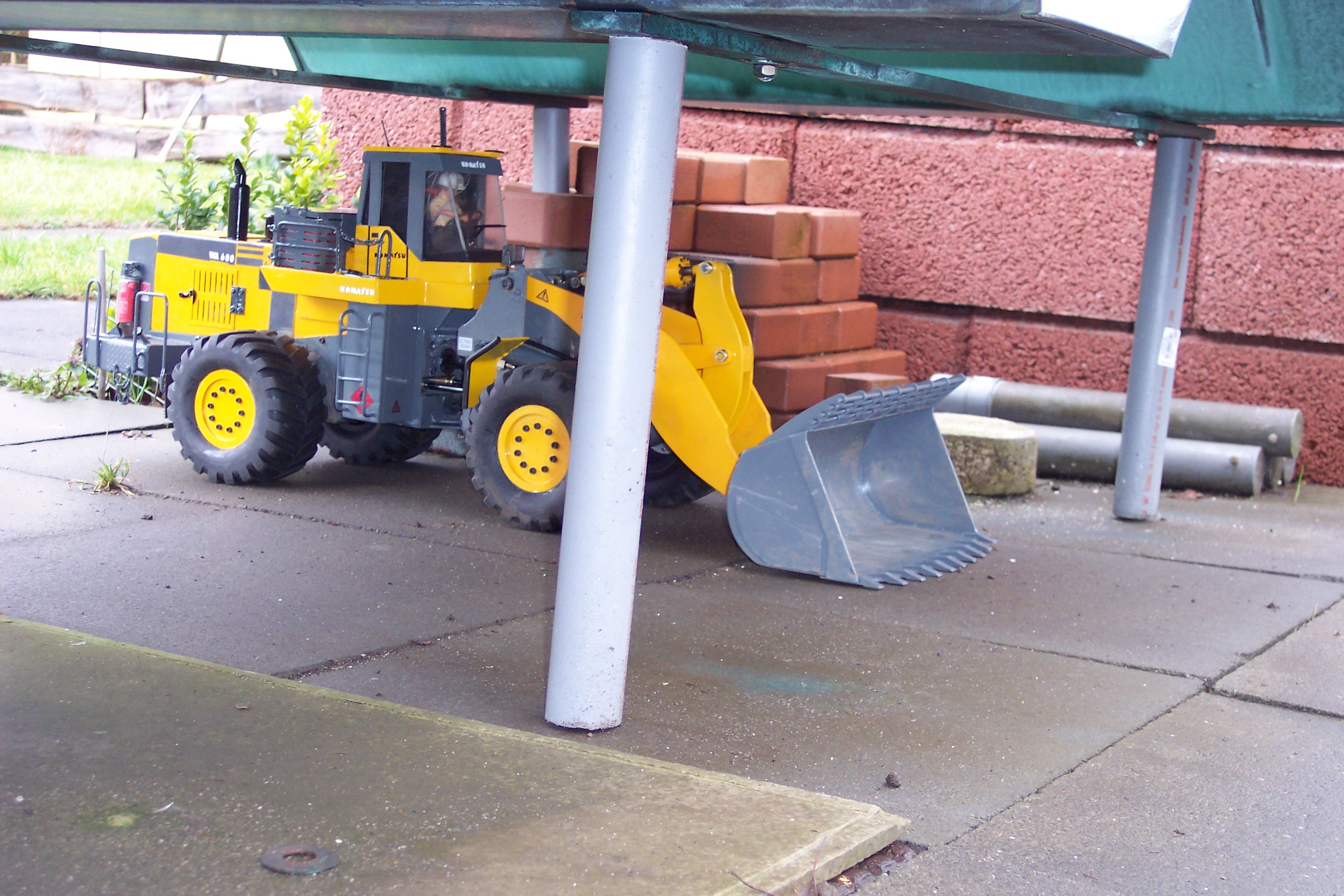

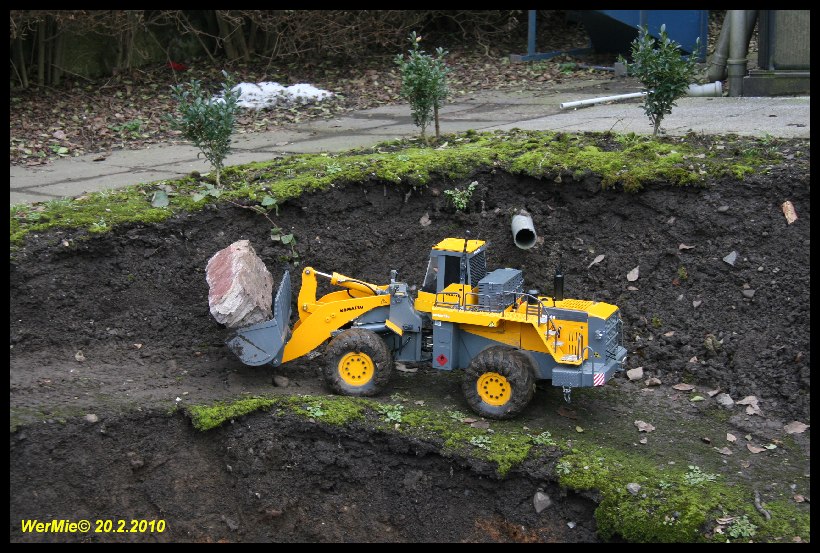

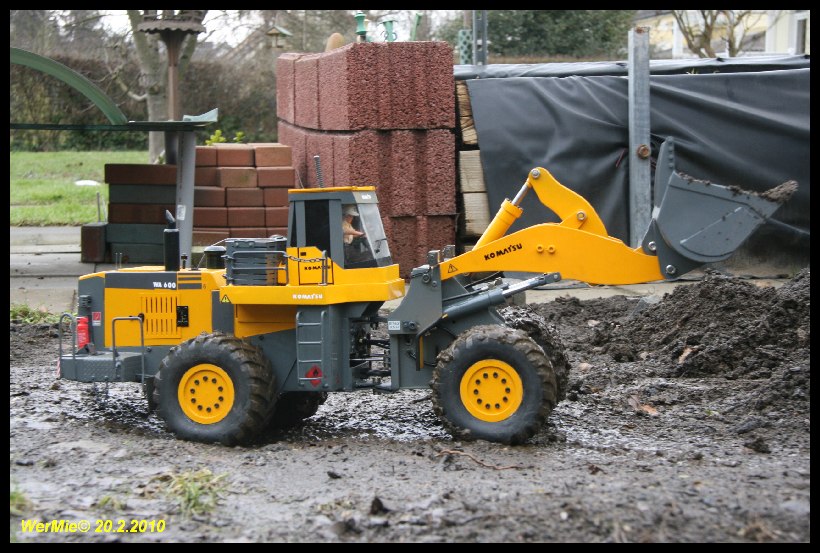

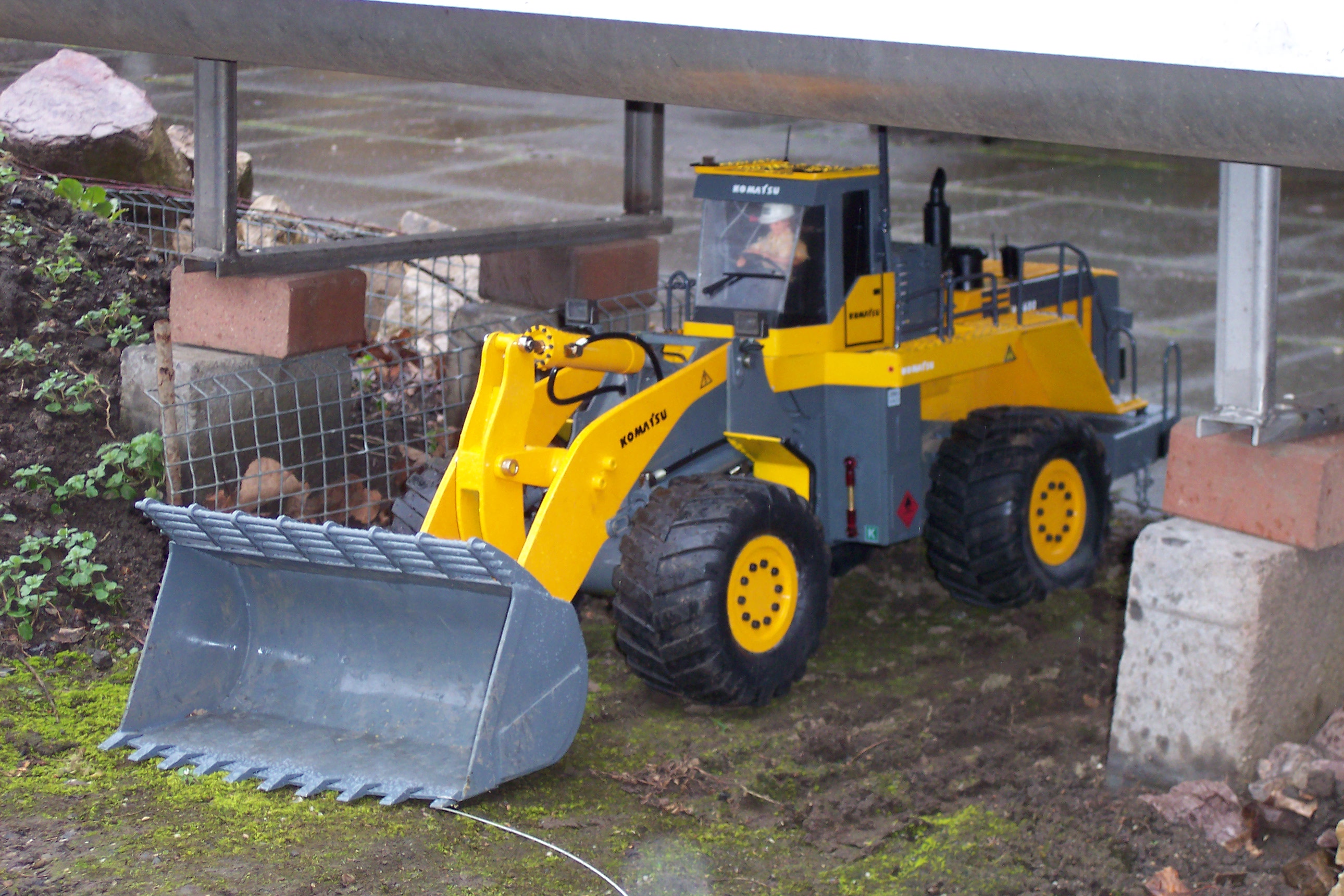

Auch im Regen wird gearbeitet

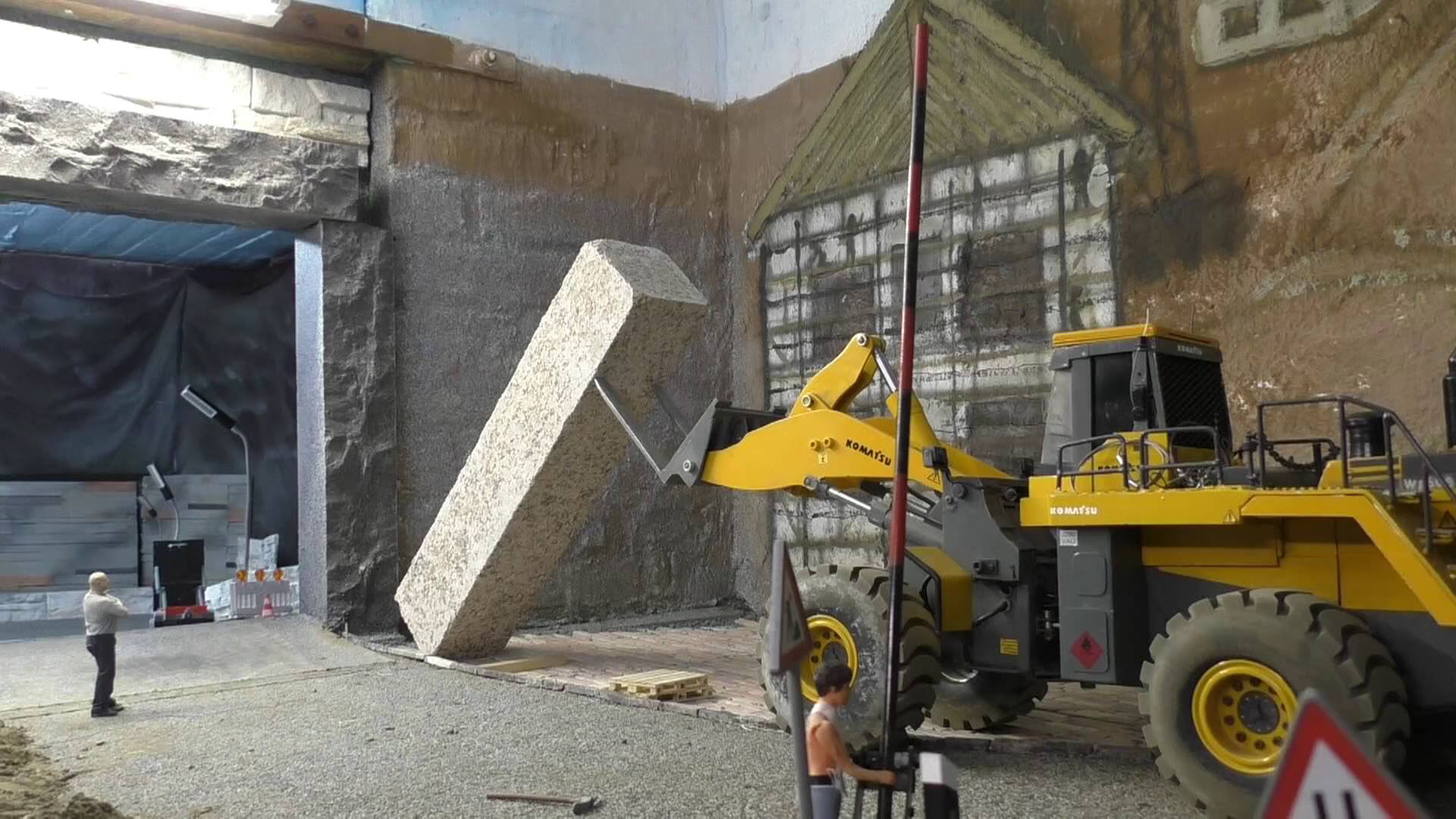

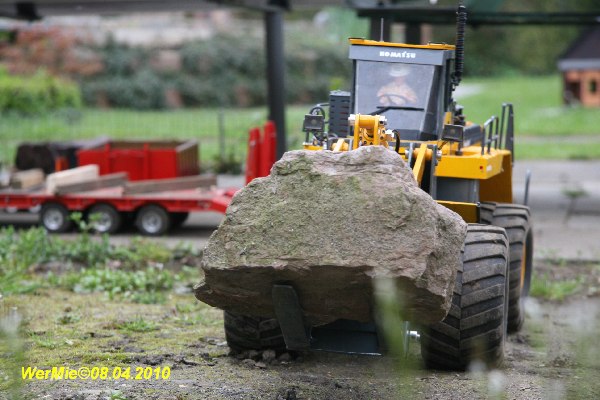

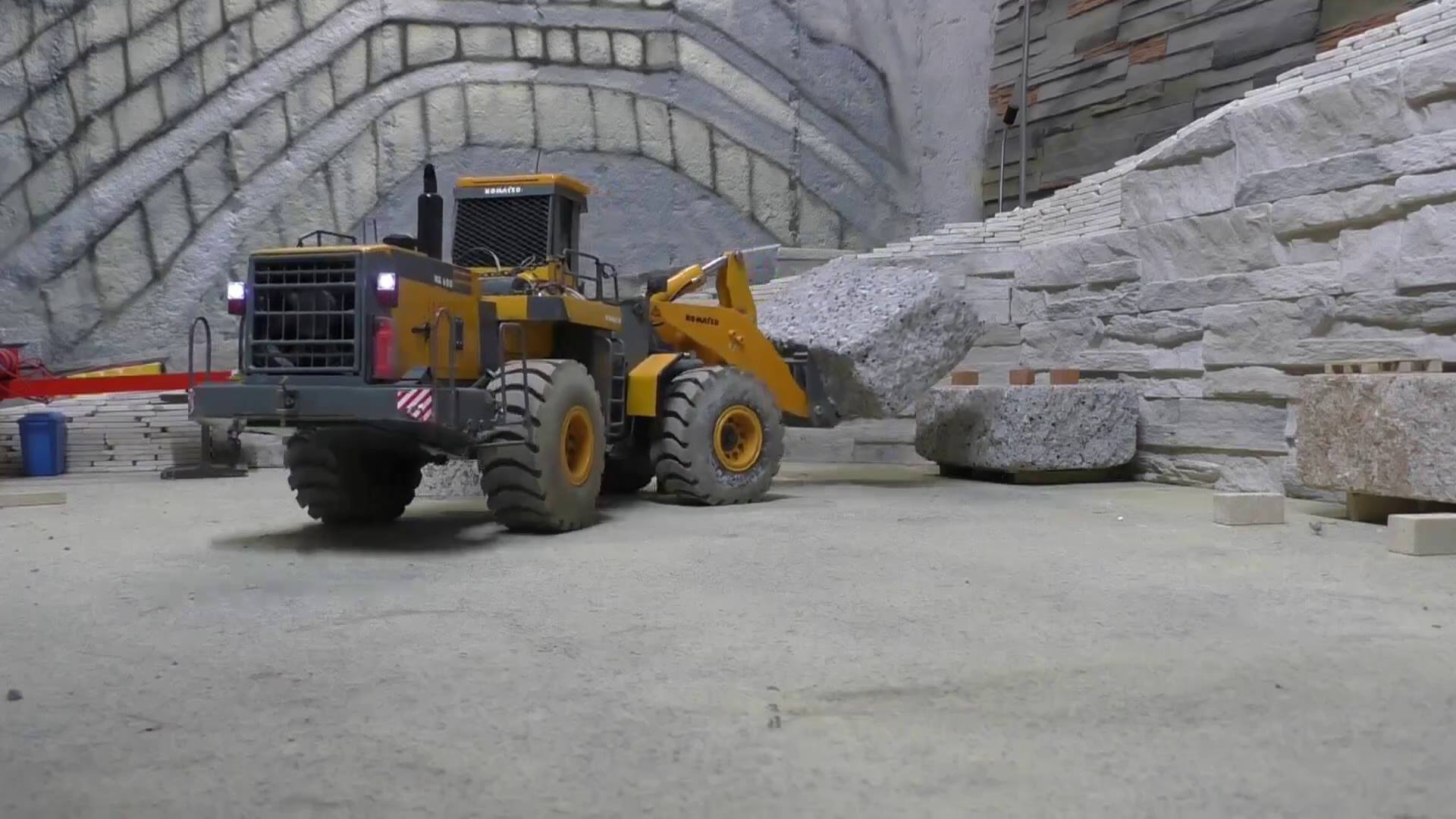

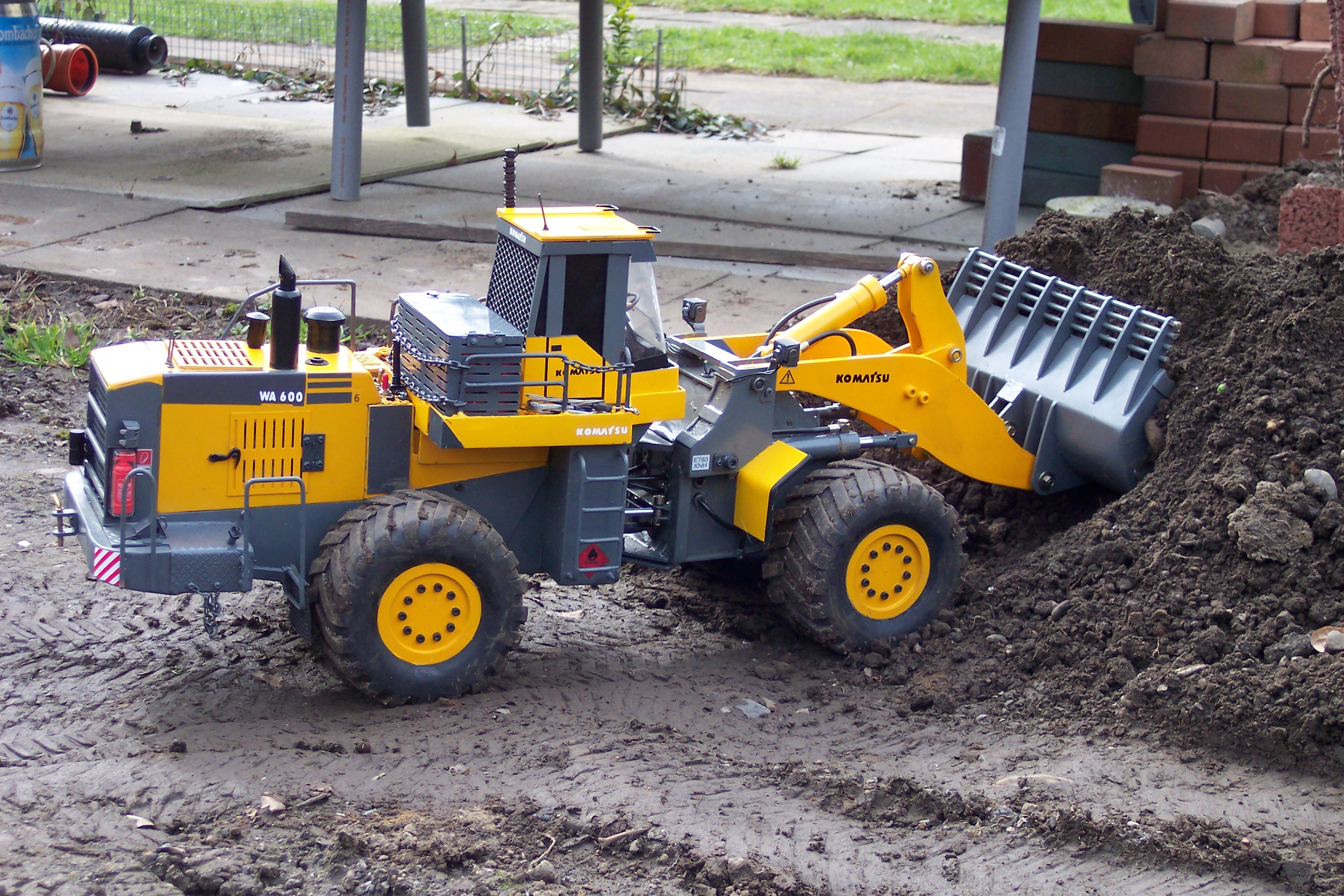

gewaltige Kräfte entwickelt der WA600-6 erst im Einsatz

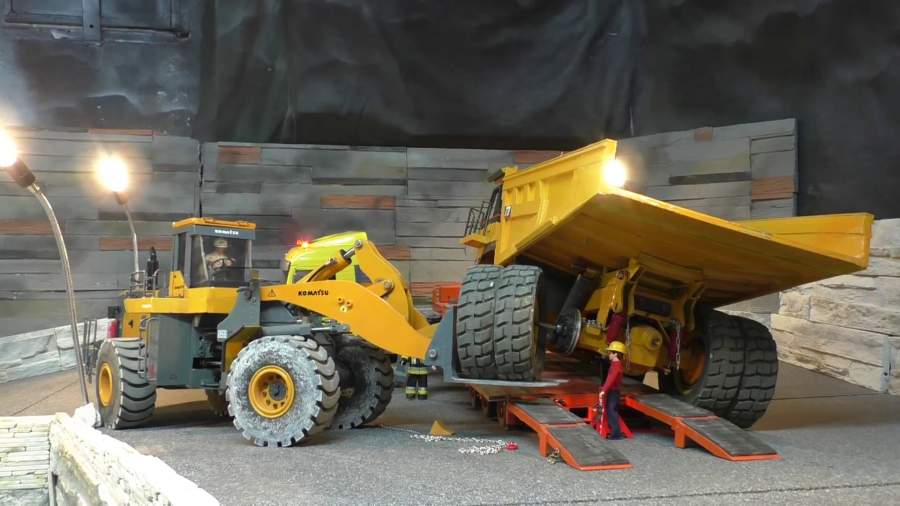

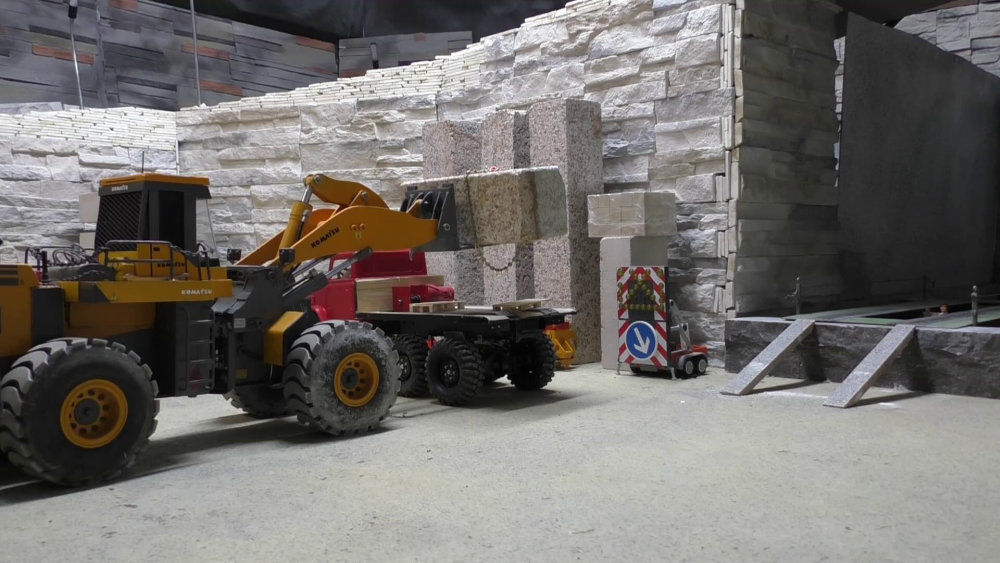

Und hier mit neuer Schwerlastgabel!
